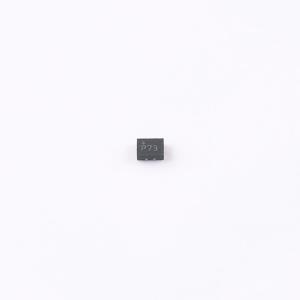

MIC94073YMT-TR

高端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC94070 - 73 是高端负载开关，设计工作电压范围为 1.7V 至 5.5V。这些器件包含一个低导通电阻的 P 沟道 MOSFET，可支持 1.2A 的连续电流。MIC94071 和 MIC94073 具备有源负载放电电路，可确保主开关处于关断状态时，容性负载无电荷残留
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94073YMT-TR
商品编号: C622540
商品封装: UDFN-4-EP(1.2x1.6)
包装方式: 编带
商品毛重: 0.036947克(g)

商品参数

商品概述

高侧电源开关

MIC94070-73是设计用于1.7V至5.5V之间工作的高侧负载开关。这些器件包含一个低导通电阻的P沟道MOSFET，支持1.2A的连续电流。MIC94071和MIC94073具有主动负载放电电路，当主开关处于关闭状态时，确保电容性负载不保留电荷。

MIC94070-71具有快速开启功能，而MIC94072-73则提供800 μs（典型值）斜率控制的软启动开启功能，以防止浪涌电流干扰电源轨。使能输入上的主动下拉功能使得MIC94070-73在默认状态下保持关闭，直到EN引脚被拉到高电平。内置的电平移位电路允许低压逻辑信号切换较高的电源电压，反之亦然；高压逻辑信号可以控制低压电压。

MIC94070-73的工作电压范围使其适用于单节锂离子电池以及2至3节镍氢/镍镉/碱性电池供电系统，同时也适用于所有5V应用。其2 μA的工作电流和小于1 μA的关断电流最大化了电池寿命。

商品特性

1.7V至5.5V输入电压范围
1.2A连续工作电流
3A脉冲电流
120mΩ RDS(ON)（典型值）
内置电平移位用于控制逻辑；可由1.5V逻辑操作
低2μA静态电流
软启动：MIC94072/73
微功耗关断<1μA
负载放电电路：MIC94071，MIC94073
节省空间的1.2mm x 1.6mm薄型MLF封装

应用领域

便携式应用中的负载开关：
- 手机
- PDA
- MP3 播放器
- 数码相机
- 便携式仪器
- 电池切换电路
- 电平转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	1.2A
	工作电压	1.7V~5.5V
	导通电阻	120mΩ
	工作温度	-40℃~+125℃
