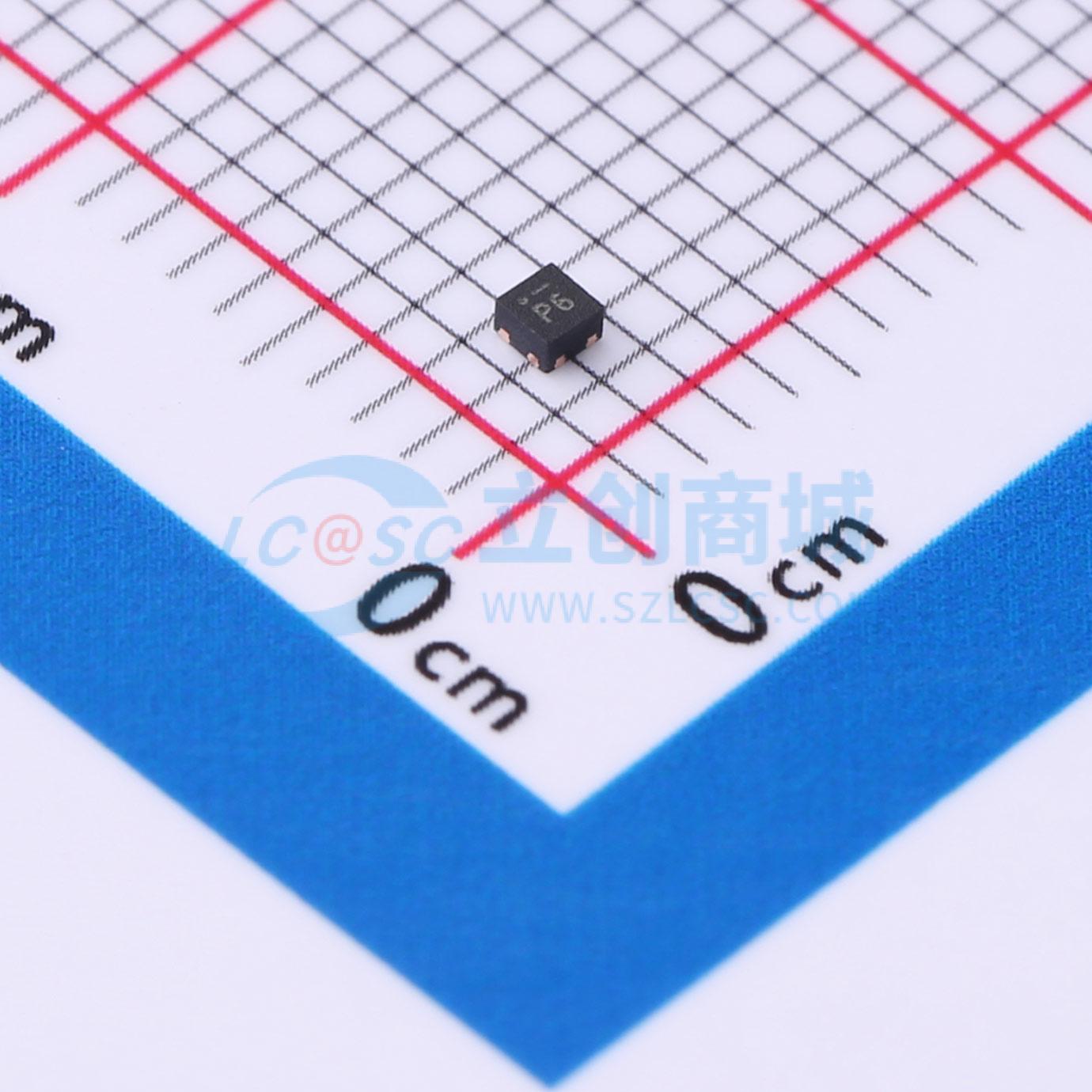

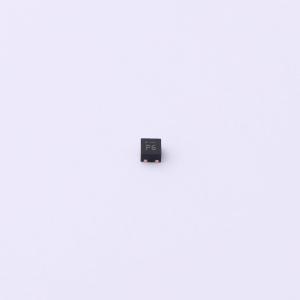

温馨提醒：图片仅供参考，商品以实物为准

MIC94045YFL-TR

28mΩ导通电阻3A高端负载开关，采用1.2mm×1.2mm MLF封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC94044和MIC94045是高端负载开关，设计用于1.7V至5.5V的输入电压。该负载开关的导通元件是一个内部导通电阻（RDSON）为28mΩ的P沟道MOSFET，使该器件能够支持高达3A的连续电流。此外，这款负载开关支持1.5V逻辑电平控制和关断功能，采用1.2mm x 1.2mm的4引脚MLF小型封装
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94045YFL-TR
商品编号: C622527
商品封装: MLF-4(1.2x1.2)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MIC94044和MIC94045是设计用于1.7V至5.5V输入电压范围的高边负载开关。负载开关的通路元件是一个内部28mΩ RDS(ON)的P沟道MOSFET，这使得该器件能够支持高达3A的连续电流。此外，负载开关支持1.5V逻辑电平控制和关断功能，并采用微型1.2mm x 1.2mm、4引脚MLF封装。

MIC94044/5提供1ms（典型值）斜率控制软启动，以防止浪涌电流事件拉低输入电源电压。

MIC94045具有一个主动负载放电电路，在开关禁用时切换一个200Ω的负载，以自动放电容性负载。

内部电平移位电路允许低电压逻辑信号切换更高的电源电压。使能电压可以高达5.5V，并且不受输入电压限制。

MIC94044/5的工作电压范围使其非常适合锂离子和镍氢/镍镉/碱性电池供电系统，以及非电池供电应用。这些器件提供低静态电流和低关断电流，以最大化电池寿命。

商品特性

28mΩ 导通电阻
3A 连续工作电流
1.2mm x 1.2mm 节省空间的4引脚MLF 封装
1.7V 至 5.5V 输入电压范围
内部电平转换适用于CMOS/TTL控制逻辑
极低静态电流
微功耗关断电流
软启动：1ms
负载放电电路：MIC94045
极快的关断时间
结工作温度范围从-40°C至+125°C

应用领域

固态硬盘（SSD）
手机
便携式导航设备（PND）
个人媒体播放器（PMP）
超移动PC
便携式仪器
其他便携式应用
PDA
工业和数据通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	3A
	工作电压	1.7V~5.5V
	导通电阻	28mΩ
	工作温度	-40℃~+125℃
