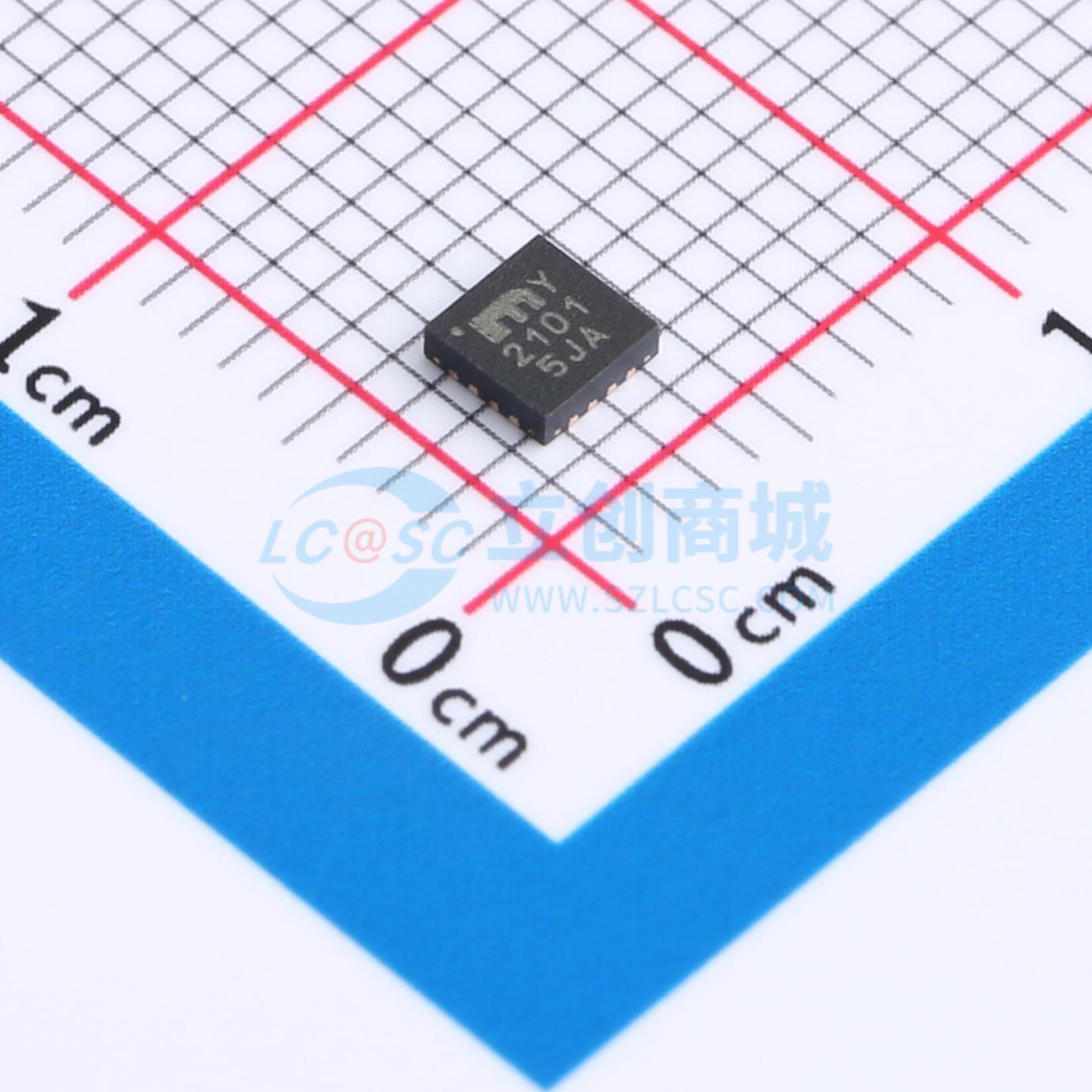

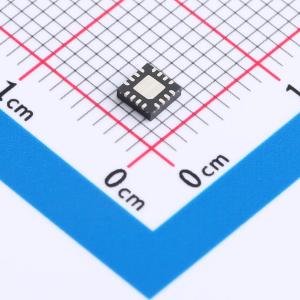

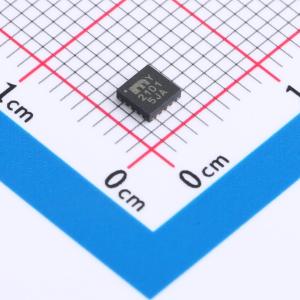

温馨提醒：图片仅供参考，商品以实物为准

MIC2101YML-TR

38V同步降压控制器

描述: MIC2101/02是具有自适应导通时间控制架构的38V同步降压控制器,适用于宽输入电压范围（4.5V至38V）和高达15A的输出电流。输出电压可调,范围为0.8V至24V,精度为±1%。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2101YML-TR
商品编号: C621528
商品封装: VQFN-16(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MIC2101/2是定频同步降压控制器，采用独特的自适应导通时间控制架构。MIC2101/2的输入电源范围为4.5V至38V，可提供高达15A的输出电流。输出电压可调节至低至0.8V，保证精度为±1%。该器件的开关频率可编程，范围为200kHz至600kHz。超轻载架构在中等到重载条件下，可提供与超高速控制架构相同的高效率和超快速瞬态响应，并且在轻载条件下通过转换为可变频率、不连续模式运行来保持高效率。 MIC2101/2具备全套保护功能，可确保在故障条件下对IC进行保护。这些功能包括欠压锁定（确保在电源骤降条件下正常运行）、内部软启动（减少浪涌电流）、折返式电流限制、“打嗝”模式短路保护和热关断。

商品特性

超高速控制架构支持：
- 高ΔV运行（ΔVIN = 38V，VOUT = 1.2V）
- 任何电容均稳定
4.5V至38V输入电压
输出电压可在0.8V至24V之间调节（也受占空比限制）
200kHz至600kHz可编程开关频率
超轻载控制（仅MIC2101）
超高速控制（仅MIC2102）
使能输入、电源正常输出
内置5V稳压器，支持单电源运行
可编程电流限制和折返式“打嗝”模式短路保护
5ms内部软启动、内部补偿和热关断
支持向预偏置输出安全启动
结温范围为-40℃至+125℃
采用16引脚3mm x 3mm VQFN封装

应用领域

分布式电源系统
网络/电信基础设施
打印机、扫描仪、显卡和视频卡

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	800mV~24V
	输出电流	15A
	开关频率	200kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.1mA
	开关管(内置/外置)	外置
	输出类型	可调
