EMC1702-1-KP-TR

EMC1702是一款集成高精度温度测量功能的高端电流感应器件。它通过测量外部检测电阻两端的电压来表征电池或稳压器的高端电流。该器件还能测量电源电压，并利用这些测量值进行功率比例计算。EMC1702内置额外的双向峰值检测电路，可根据可编程的持续时间和幅度阈值标记瞬时电流尖峰。此外，EMC1702设有一个用于温度测量的外部二极管通道和一个用于环境温度测量的内部二极管。 温度测量具备多项先进特性，如电阻误差校正（REC）、β补偿（支持需要BJT/晶体管模型的CPU二极管，包括45nm和65nm处理器）以及自动二极管类型检测。 电流感应和温度监测均具备两级保护：一级可屏蔽，触发时会使ALERT引脚置位；另一级不可屏蔽，触发时会使THERM引脚置位。

• 高端电流传感器
• 双向电流测量
• 测量电源电压并指示功率比例
• 1%的电流测量精度
• 82ms至2.6秒积分时间，11位分辨率
• 3V至24V的总线电压范围
• 独立硬件设置的瞬时电流峰值检测器 — 软件可控制编程持续时间和幅度阈值
• 电源选项 — 总线供电或独立低压供电
• 宽温度工作范围：-40°C至+85°C
• 一个外部温度监测通道 — ±1°C精度（20°C<TDIODE<110°C），0.125°C分辨率
• 理想因子设置
• 支持需要β补偿的BJT/晶体管模型的45nm和65nm CPU二极管
• 可确定外部二极管类型并自动设置最佳参数
• 电阻误差校正
• 内部温度监测通道 — ±1°C精度（-5°C<TA<85°C）
• 用于温度、电压和电流超限报告的ALERT和THERM输出
• SMBus 2.0接口
• 引脚可选的SMBus地址 — 支持块读写操作

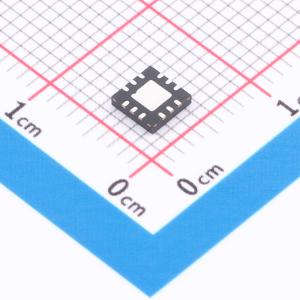

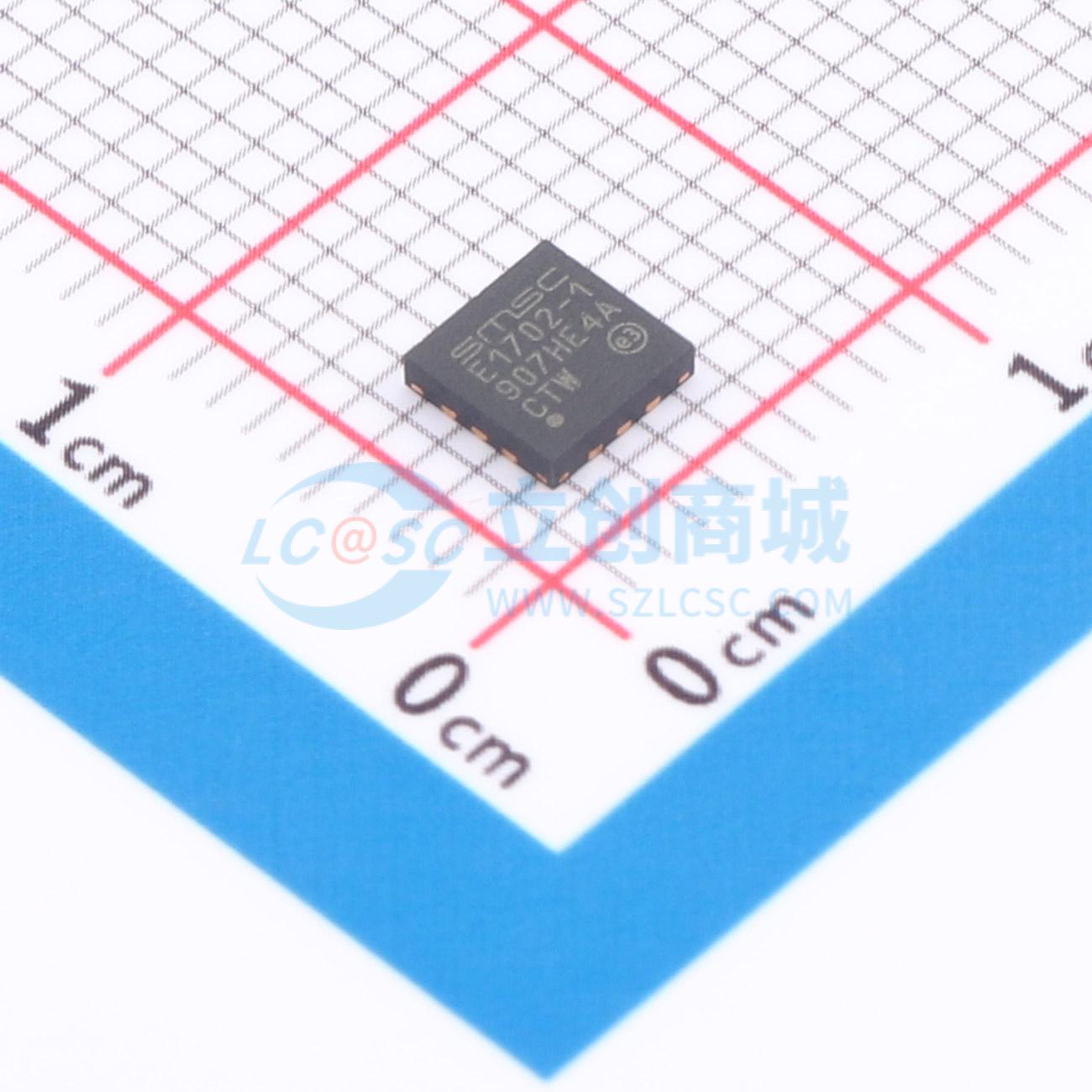

• 采用12引脚4mm x 4mm QFN RoHS合规封装

• 笔记本电脑和台式电脑
• 工业领域
• 电源管理系统
• 嵌入式应用
