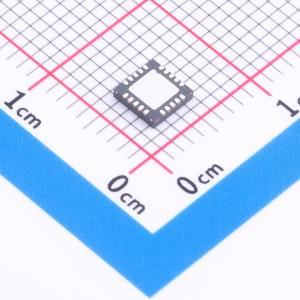

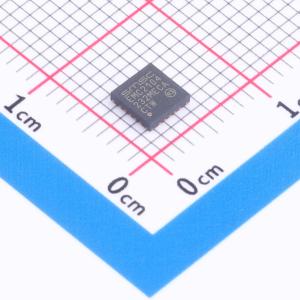

温馨提醒：图片仅供参考，商品以实物为准
EMC2104-BP-TR
EMC2104-BP-TR
- 描述
- 是一款符合SMBus标准的风扇控制器，具有多达五个（最多4个外部和1个内部）温度通道。风扇驱动器可以通过两种方法操作，每种方法有两种模式。这些方法包括基于RPM的风扇速度控制算法和直接驱动设置。模式包括手动编程所需设置或使用内部可编程温度查找表根据测量温度选择所需设置。温度监测器提供1℃的精度（适用于外部二极管），具有先进的功能，可减少处理器中常见的衬底热二极管晶体管的串联电阻和β变化引入的误差。还包括硬件可编程温度限制和专用系统关断输出，用于关键电路的热保护。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- EMC2104-BP-TR
- 商品编号
- C621409
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMC2104是一款符合SMBus标准的风扇控制器，具备多达五个（最多4个外部和1个内部）温度通道。风扇驱动器可通过两种方法操作，每种方法有两种模式。这些方法包括基于RPM的风扇速度控制算法和直接驱动设置。模式包括手动编程所需设置，或使用内部可编程温度查找表根据测量温度选择所需设置。 温度监测器提供1℃的精度（针对外部二极管），具备先进特性，可减少处理器中常见的衬底热二极管晶体管的串联电阻和β值变化所引入的误差。 EMC2104还包括硬件可编程温度限制和专用系统关机输出，用于关键电路的热保护。
商品特性
- 两个可编程风扇控制电路
- 兼容4线风扇
- 高速PWM（26kHz）
- 低速PWM（9.5Hz - 2240Hz）
- 可选老化风扇检测功能
- 基于RPM的风扇控制算法
- 在500RPM至16k RPM范围内精度达2%
- 温度查找表
- 允许对温度进行编程风扇响应
- 1至4个热区控制每个风扇驱动器
- 控制风扇速度或驱动设置
- 允许外部生成的温度数据控制风扇驱动器，包括两个DTS通道
- 多达四个外部温度通道
- 设计支持45nm、60nm和90nm CPU
- 自动检测并支持需要BJT或晶体管模型的CPU
- 电阻误差校正
- 1℃精度（60℃至100℃）
- 0.125℃分辨率
- 检测风扇老化和变化
- 多达三个热敏电阻兼容电压输入
- 硬件可编程热关断温度
- 不可通过软件更改
- 60℃至122℃范围或92℃至154℃范围
- 所有通道可编程高低限
- 3.3V电源电压
- 符合SMBus 2.0标准
- 兼容SMBus警报
- 采用20引脚QFN封装 - 符合无铅RoHS标准（4mm×4mm）
应用领域
- 笔记本电脑
- 嵌入式应用
- 投影仪
- 工业和网络设备
