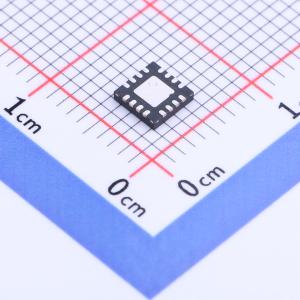

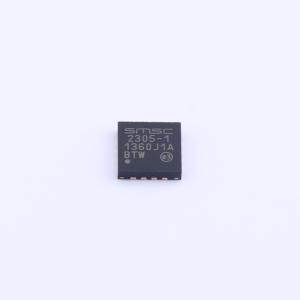

温馨提醒：图片仅供参考，商品以实物为准
EMC2305-1-AP-TR
3.6V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EMC2305是一款符合SMBus标准的风扇控制器，具备多达五个独立控制的PWM风扇驱动器。每个风扇驱动器由可编程频率的PWM驱动器和风扇转速控制算法控制，该算法既可以闭环方式运行，也可作为直接PWM控制设备运行。闭环风扇转速控制算法（FSC）能够检测老化风扇并向系统发出警报
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- EMC2305-1-AP-TR
- 商品编号
- C621415
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus；I2C | |
| 静态电流(Iq) | 625uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
EMC2305是一款符合SMBus标准的风扇控制器，具备多达五个独立控制的PWM风扇驱动器。每个风扇驱动器由一个可编程频率的PWM驱动器和风扇速度控制算法控制，该算法可采用闭环方式运行，也可作为直接PWM控制设备运行。 闭环风扇速度控制算法（FSC）能够检测老化风扇并向系统发出警报。它同样可以检测停转或锁定的风扇并触发中断。 此外，EMC2305提供时钟输出，以便在大型分布式系统中，多个设备可以级联并同步到同一时钟源，从而实现最佳性能。
商品特性
- 五个可编程风扇控制电路（EM
- 兼容四线风扇
- 高速PWM（26 kHz）
- 低速PWM（9.5 Hz - 2240 Hz）
- 可选的老化风扇检测功能
- 风扇启动控制和斜坡速率控制
- 风扇停转警报
- 多达三种可选的默认风扇速度
- 基于RPM的风扇控制算法，在500 RPM至16k RPM范围内精度达0.5%（外部晶体振荡器）
- 在500 RPM至16k RPM范围内精度达1%（内部时钟）
应用领域
- 服务器
- 投影仪
- 工业和网络设备
- 笔记本电脑
