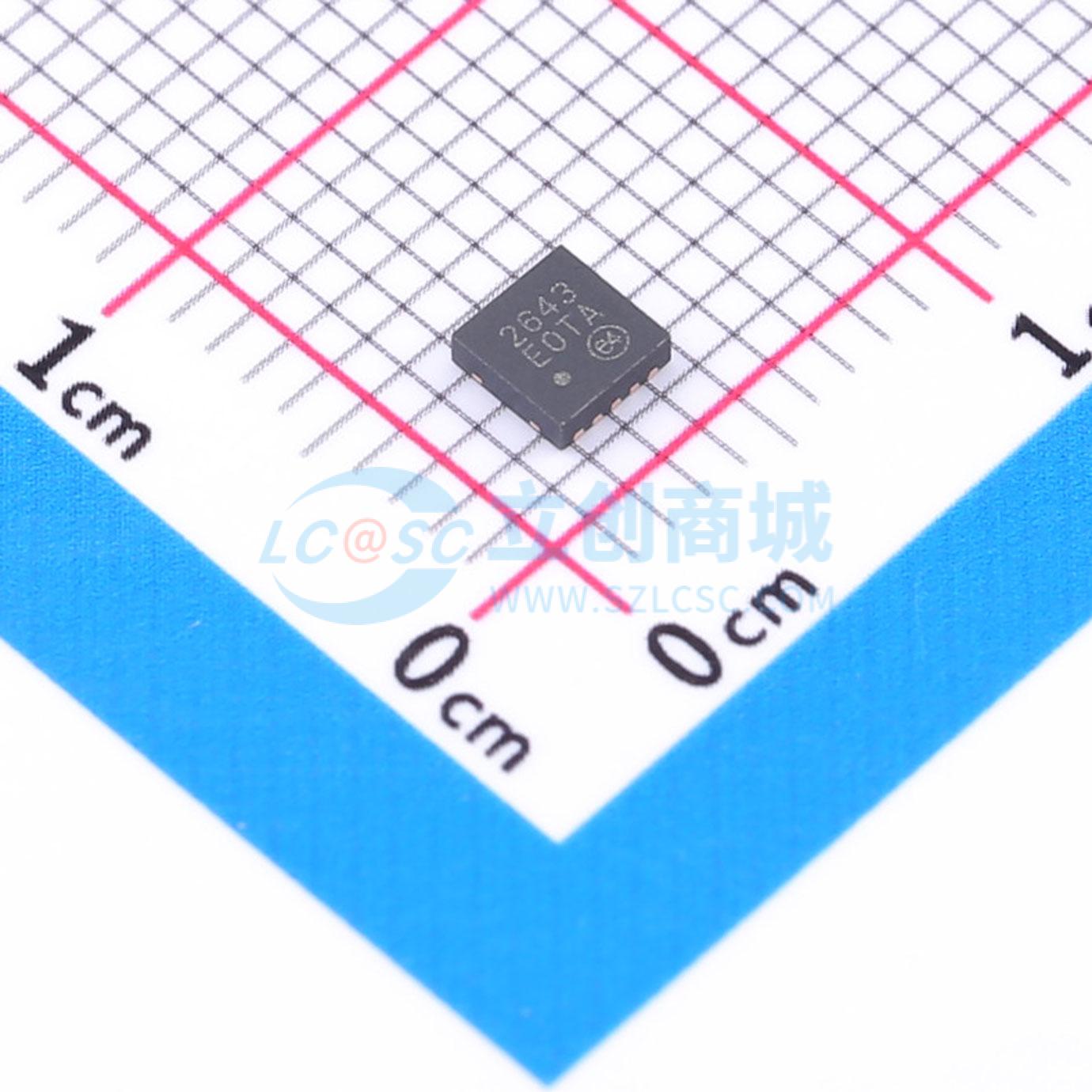

温馨提醒：图片仅供参考，商品以实物为准

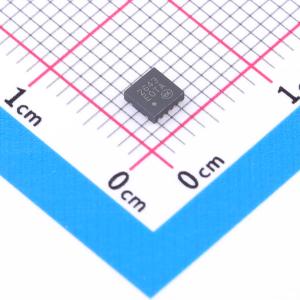

PAC1720-1-AIA-TR
单通道和双通道高侧电流检测监视器带功率计算
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAC1710/20 是单通道和双通道高边双向电流检测监控器，具有精密电压测量功能。每个传感器通过测量外部检测电阻上的电压来表示电池或电压调节器的高边电流。PAC1710/20 还测量 SENSE + 引脚电压，并在积分周期内计算平均功率。PAC1710/20 可编程设置当电流检测和总线电压超出高低限时断言 ALERT 引脚。PAC1710/20 器件适用于动态功率测量。较长的积分时间允许延长系统轮询周期而不丢失任何功耗信息。此外，警报确保在轮询周期之间捕获瞬态事件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PAC1720-1-AIA-TR
- 商品编号
- C622574
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.142389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 双路 | |
| 共模电压 | 40V | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电压(Vos) | 15uV | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±0.08V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 3V~5.5V | |
| 静态电流(Iq) | 5uA | |
| 共模抑制比(CMRR) | 100dB |
商品概述
PAC1710/20 是单通道和双通道高边双向电流检测监控器，具有精密电压测量功能。每个传感器通过测量外部检测电阻上的电压来表示电池或电压调节器的高边电流。PAC1710/20 还测量 SENSE + 引脚电压，并在积分周期内计算平均功率。PAC1710/20 可编程设置当电流检测和总线电压超出高低限时断言 ALERT 引脚。PAC1710/20 器件适用于动态功率测量。较长的积分时间允许延长系统轮询周期而不丢失任何功耗信息。此外，警报确保在轮询周期之间捕获瞬态事件。
应用领域
- 笔记本电脑和台式机
- 工业应用
- 电源管理系统
- 嵌入式应用
- 服务器
