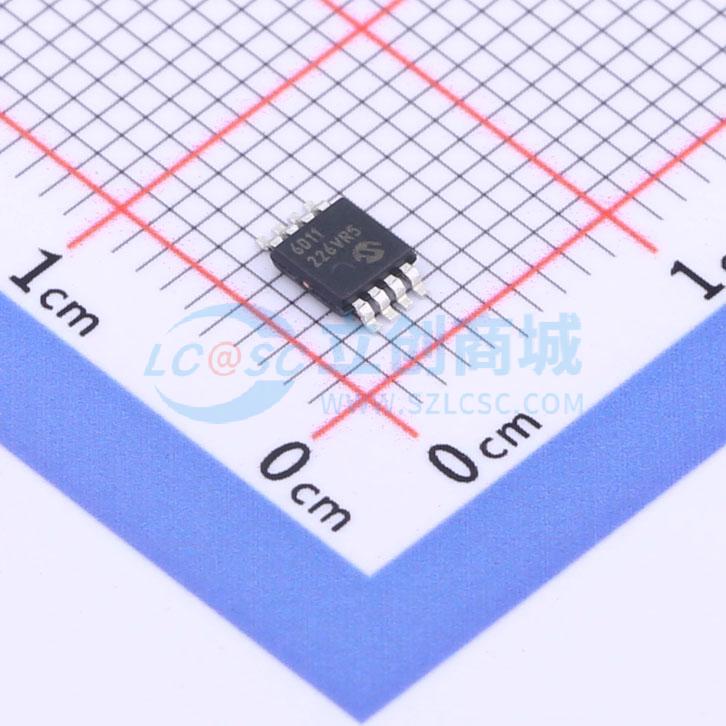

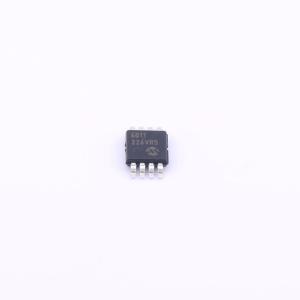

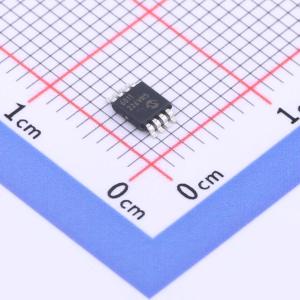

MCP6D11T-E/MS

一款低噪声、低失真的差分输入/输出放大器，专为驱动高性能14位和16位逐次逼近寄存器（SAR）模数转换器（ADC）而优化。该放大器具有低至5.0 nV/√Hz的输入参考电压噪声，在输入信号高达100 kHz（2Vpp）时，失真小于 -116 dBc，在2.5V电源下仅消耗3.5 mW的静态功率。对于功率敏感型应用，其掉电功能可将功耗降低至小于13 μW。 通过其VOCM引脚，可轻松控制输出共模电压，该电压可独立于输入共模电压进行设置。此外，其输入共模范围可扩展至负电源轨以下，且输出摆幅接近轨到轨，为各种ADC提供了简单的驱动放大器解决方案。 它是将单端、接地参考信号源转换为全差分输出信号的理想接口解决方案，可充分发挥当今超低失真单电源ADC的高性能。 该放大器的工作温度范围为 -40℃至 +125℃，提供QFN-16（3x3 mm）和MSOP-8两种封装选项。

• 低功耗 - 静态电流（IQ）：1.4 mA - 电源电压范围：2.5V至5.5V
• 增益带宽积：90 MHz
• 压摆率：25V/µs
• 低噪声：5.0 nV/√Hz，f = 10 kHz
• 低失真（2Vp-p，10 kHz） - 二次谐波失真（HD2）： -138 dBc - 三次谐波失真（HD3）： -137 dBc
• 快速建立：200 ns至0.01%
• 低失调：最大150 μV
• 掉电功能
• 输入共模范围包含负电源轨
• 轨到轨输出
• 小封装：MSOP-8、3x3 mm QFN-16
• 宽温度范围： -40℃至 +125℃

• 精密ADC驱动：14/16/18位SAR ADC、Δ-Σ ADC
• 单端转差分转换
• 差分有源滤波器
• 线路驱动器
