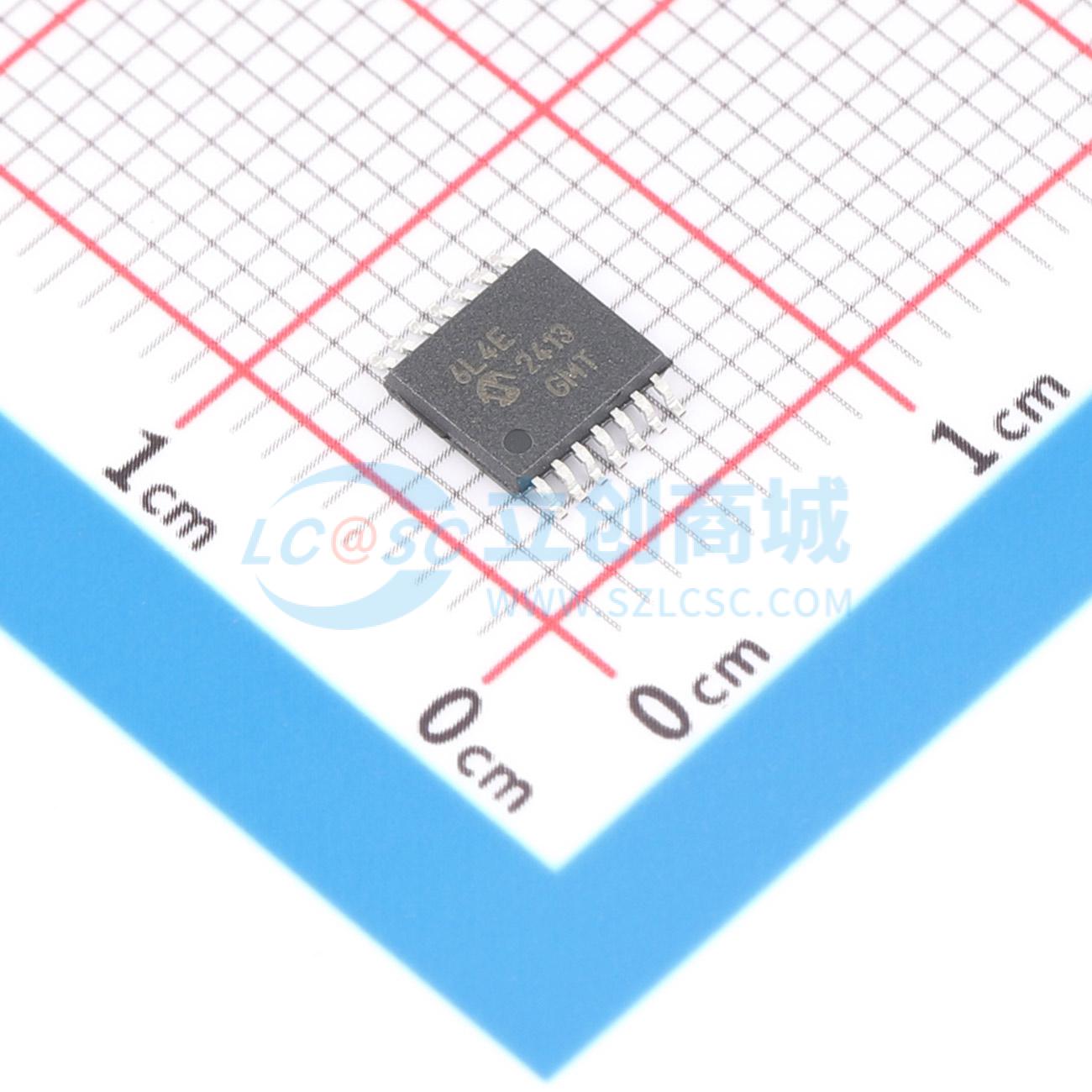

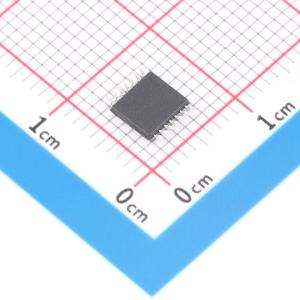

温馨提醒：图片仅供参考，商品以实物为准
MCP6L4T-E/ST
2.8 MHz, 200 μA运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 支持通用应用。电池供电电路可受益于其低静态电流，A/D转换器可受益于其宽带宽，抗混叠滤波器可受益于其低输入偏置电流。具有2.8MHz的增益带宽积（GBWP），每个放大器的静态电流低至200μA。这些运算放大器在2.7V至6.0V的电源电压下工作，具有轨到轨输出摆幅，可在扩展温度范围内使用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6L4T-E/ST
- 商品编号
- C625578
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.8MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 2.3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 21nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~6V |
应用领域
- 便携设备
- 光电二极管放大器
- 模拟滤波器
- 数据采集
- 笔记本和PDA
- 电池供电系统
