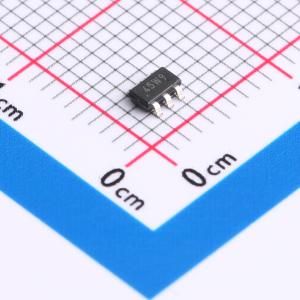

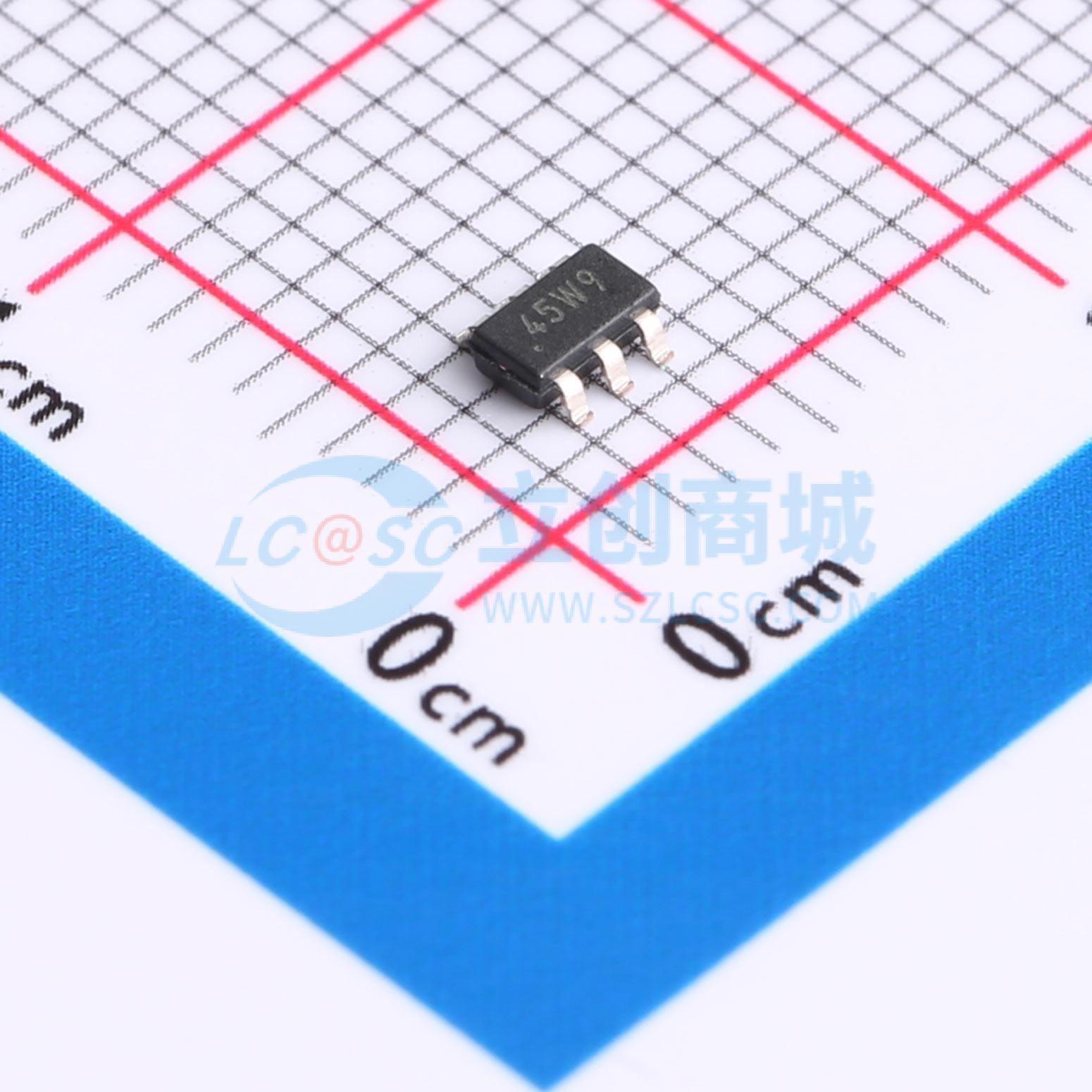

MCP6C04T-050E/CHY

MCP6C04高端电流检测放大器提供20、50和100 V/V的预设增益。共模输入范围（V_IP）为+3V至+52V。差模输入范围（V_DM = V_IP - V_IM）支持单向和双向应用。 电源电压可设置在2.0V至5.5V之间。该器件的工作温度范围为-40°C至+125°C（E-Temp），采用SOT-23封装。 零漂移架构支持极低的输入误差，允许设计中使用阻值更低（且功耗更低）的分流电阻。

• 单放大器：MCP6C04
• 双向或单向
• 输入（共模）电压：+3.0V至+52V，规定工作范围为+2.8V至+54V，生存范围为-0.3V至+56V
• 电源：2.0V至5.5V - 单电源或双（分离）电源
• 高直流精度：
  • 失调电压（Vos）：±3.3 μV（典型值）
  • 共模抑制比（CMRR）：150 dB（典型值）
  • 电源抑制比（PSRR）：127 dB（典型值）
  • 增益误差：±0.2%（典型值）
• 预设增益：20、50和100 V/V
• 上电复位（POR）保护：
  • 针对Vip - Vss的高压POR
  • 针对VDD - Vss的低压POR
• 带宽：500 kHz（典型值）
• 电源电流：
  • ΔI_DD = 500 μA（典型值）
  • ΔI_BP = 175 μA（典型值）
• 增强型电磁干扰（EMI）保护：
  • 电磁干扰抑制比（EMIRR）：在2.4 GHz时为118 dB（典型值）
• 扩展温度范围（E-Temp）：-40°C至+125°C

• 执行器控制
• 工业控制与自动化
• 电源管理系统
• 电机控制
• 电池监测/测试
