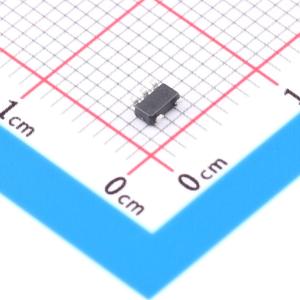

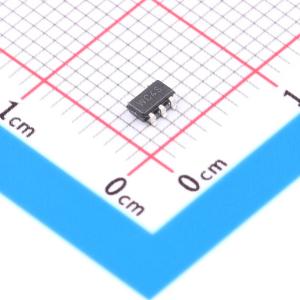

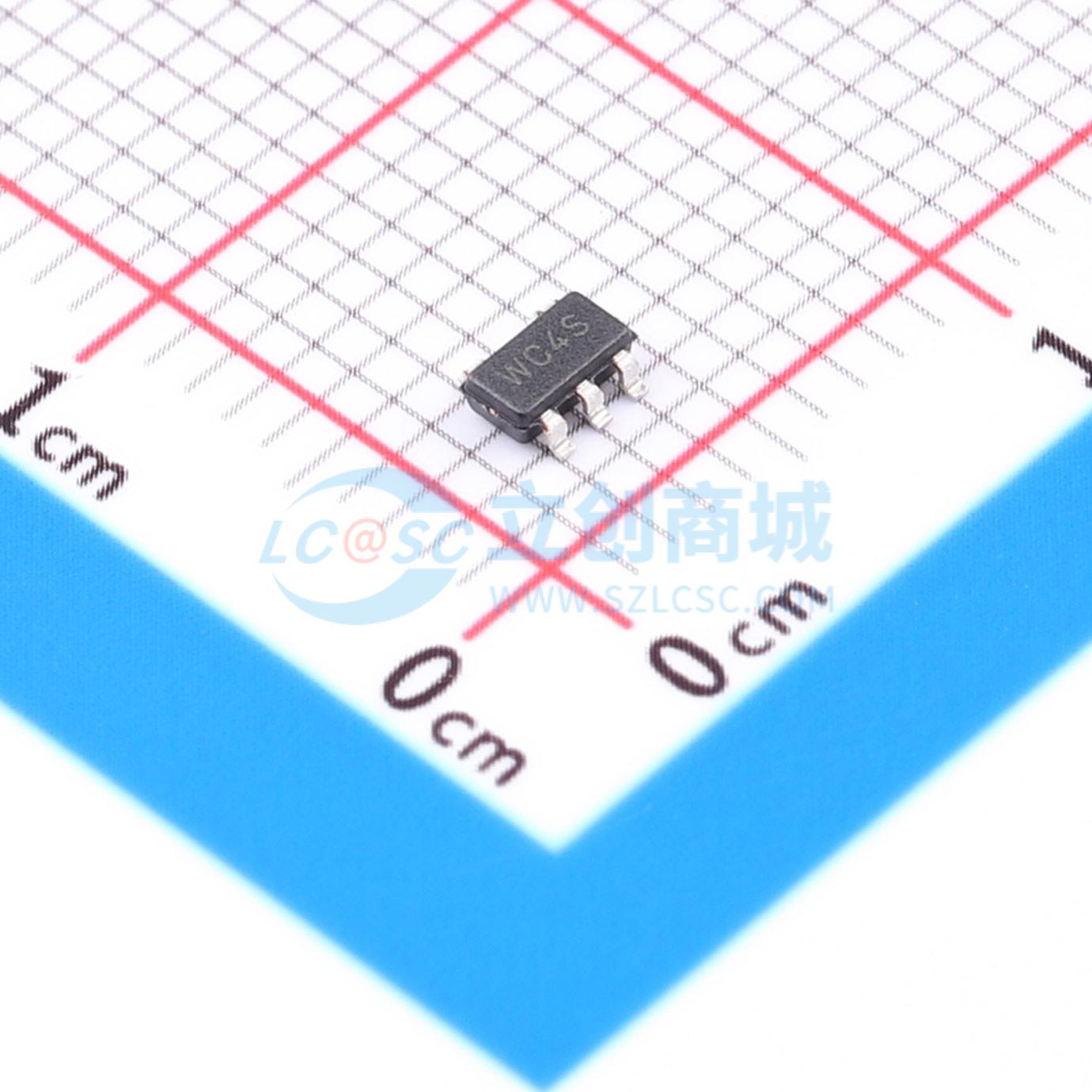

温馨提醒：图片仅供参考，商品以实物为准
MCP6L1T-E/OT
2.8 MHz、200 μA运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MCP6L1/1R/2/4 系列运算放大器适用于通用应用场景。其低静态电流特性使电池供电电路受益，宽带宽特性对 A/D 转换器有利，低输入偏置电流特性则有益于抗混叠滤波器。该系列运算放大器的增益带宽积（GBWP）为 2.8 MHz，每个放大器的静态电流低至 200 µA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6L1T-E/OT
- 商品编号
- C623524
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 2.8MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 2.3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 21nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~6V |
应用领域
- 便携设备
- 光电二极管放大器
- 模拟滤波器
- 数据采集
- 笔记本和PDA
- 电池供电系统
