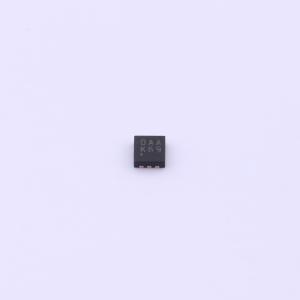

温馨提醒：图片仅供参考，商品以实物为准

MCP73830LT-0AAI/MYY

单节锂离子/锂聚合物电池充电管理控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP73830/L是高度集成的锂离子电池充电管理控制器，适用于空间受限的应用。MCP73830/L器件为单节锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。除了物理尺寸小之外，所需外部元件数量少，使得MCP73830/L非常适合便携式应用。 MCP73830L采用恒流/恒压充电算法。最低20 mA的调节恒定快速充电电流适用于小型锂离子电池和低电源电流应用。快速充电的恒流值通过一个外部电阻设置，范围为20 mA至200 mA。对于需要更快恒定电流的应用，MCP73830允许高达1000 mA的充电电流。 MCP73830/L器件提供热折返功能，可在高功率或高环境温度条件下根据管芯温度限制充电电流。这种热调节在保证器件可靠性的同时优化了充电周期时间。 MCP73830/L器件在-40°C至+85°C的环境温度范围内进行了全面的规格测试。MCP73830/L采用6引脚TDFN封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73830LT-0AAI/MYY
商品编号: C625594
商品封装: TDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

MCP73830/L是高度集成的锂离子电池充电管理控制器，适用于空间受限的应用。MCP73830/L器件为单节锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。除了物理尺寸小之外，所需外部元件数量少，使得MCP73830/L非常适合便携式应用。 MCP73830L采用恒流/恒压充电算法。最低20 mA的调节恒定快速充电电流适用于小型锂离子电池和低电源电流应用。快速充电的恒流值通过一个外部电阻设置，范围为20 mA至200 mA。对于需要更快恒定电流的应用，MCP73830允许高达1000 mA的充电电流。 MCP73830/L器件提供热折返功能，可在高功率或高环境温度条件下根据管芯温度限制充电电流。这种热调节在保证器件可靠性的同时优化了充电周期时间。 MCP73830/L器件在-40°C至+85°C的环境温度范围内进行了全面的规格测试。MCP73830/L采用6引脚TDFN封装。

商品特性

完整的线性充电管理控制器：
集成传输晶体管
集成电流检测
集成反向放电保护
恒流/恒压操作
高精度预设电压调节：4.20V ±0.75%
可编程充电电流：
MCP73830L：20 mA - 200 mA
MCP73830：100 mA - 1000 mA
软启动以避免浪涌电流
预充电：10%和无预充电
固定计时定时器：4小时
固定预充电定时器：1小时
自动再充电：部分选项可选择无自动再充电
自动充电结束（EOC）控制终止：7.5%和10%
移除输入电源时自动断电
欠压锁定（UVLO）
芯片/充电使能引脚（CE）
封装：TDFN - 6（2x2 mm）
温度范围：-40°C至+85°C

应用领域

蓝牙耳机
便携式媒体播放器
可充电3D眼镜
玩具和游戏控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~6V
	最大充电电流	200mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
