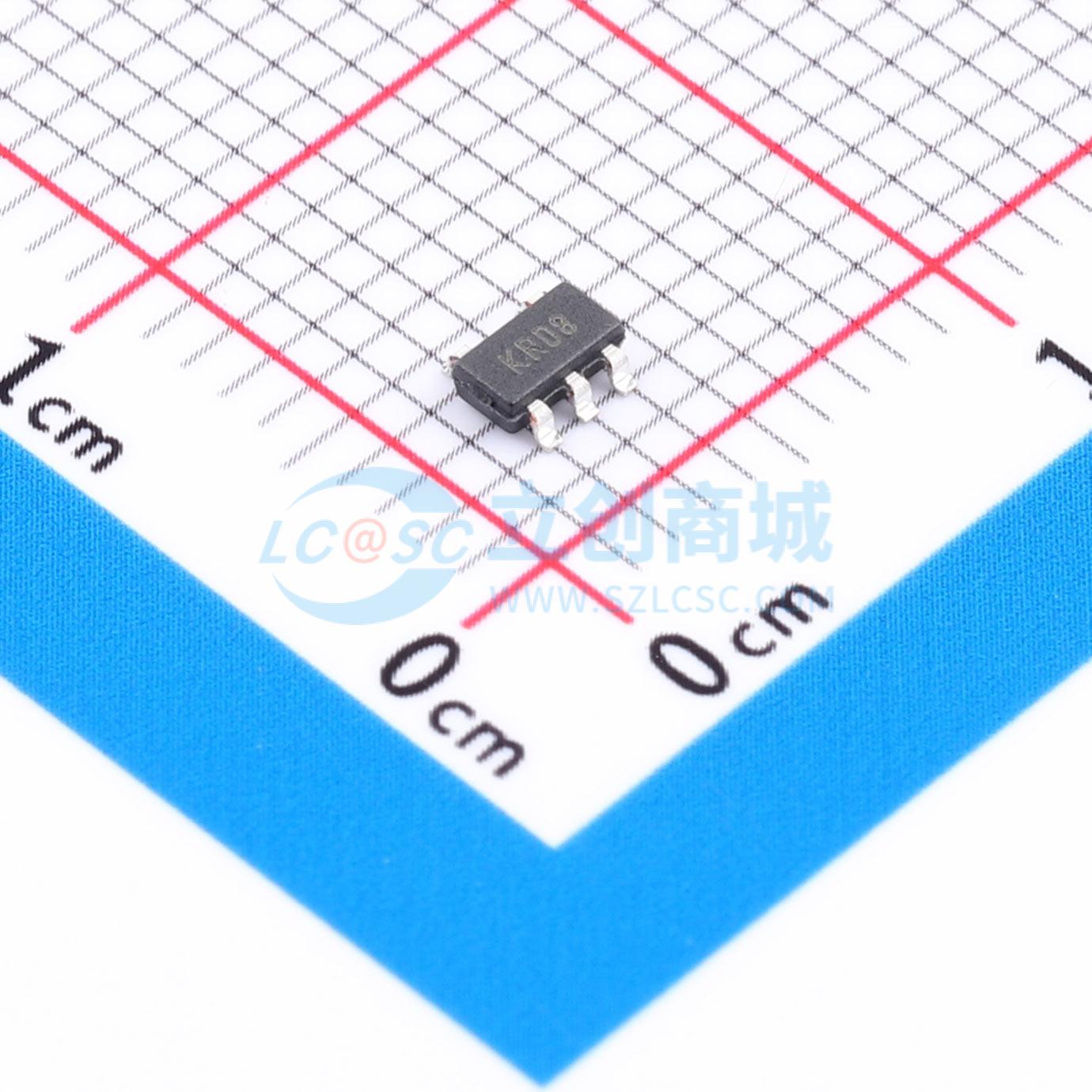

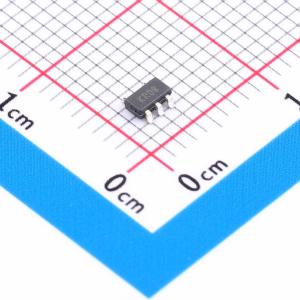

MCP73832T-5ACI/OT

单节、全集成锂离子/锂聚合物充电管理控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 线性充电管理控制器，集成传输晶体管、电流检测功能和反向放电保护。具有高精度预设电压调节功能，调节精度为±0.75%，有4.20V、4.35V、4.40V、4.50V四种电压调节选项。充电电流可编程，范围为15 mA至500 mA。具备可选的预充电功能，预充电电流可选择为10%、20%、40%或禁用。具备可选的充电结束控制功能，充电结束电流可选择为5%、7.5%、10%或20%。提供充电状态输出，MCP73831为三态输出，MCP73832为开漏输出。具备自动断电和热调节功能，工作温度范围为-40℃至+85℃。封装形式有8引脚2mm×3mm DFN和5引脚SOT-23两种。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73832T-5ACI/OT
商品编号: C625604
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MCP73831/2器件是高度先进的线性充电管理控制器，适用于空间受限、对成本敏感的应用。MCP73831/2提供8引脚、2 mm×3 mm DFN封装或5引脚SOT - 23封装。除了物理尺寸小之外，所需的外部元件数量少，这使得MCP73831/2非常适合便携式应用。对于通过USB端口充电的应用，MCP73831/2符合所有USB电源总线规范。 MCP73831/2采用恒流/恒压充电算法，具备可选的预充电和充电终止功能。恒压调节固定有四种可选值：4.20V、4.35V、4.40V或4.50V，以适应新兴的电池充电需求。恒流值通过一个外部电阻设置。在高功率或高环境温度条件下，MCP73831/2器件会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时，优化了充电周期时间。预充电阈值、预充电电流值、充电终止值和自动再充电阈值有多种可选设置。预充电值和充电终止值以编程恒流值的比例或百分比形式设置，预充电功能可以禁用。 MCP73831/2器件在-40°C至+85°C的环境温度范围内完全符合规格要求。

商品特性

线性充电管理控制器
集成传输晶体管：集成电流检测、反向放电保护
高精度预设电压调节：±0.75%
四种电压调节选项：4.20V、4.35V、4.40V、4.50V
可编程充电电流：15 mA至500 mA
可选预充电：10%、20%、40%或禁用
可选充电结束控制：5%、7.5%、10%或20%
充电状态输出：三态输出 - MCP73831；开漏输出 - MCP73832
自动断电
热调节
温度范围：-40°C至+85°C
封装：8引脚、2 mm×3 mm DFN；5引脚、SOT - 23

应用领域

锂离子/锂聚合物电池充电器
个人数字助理
移动电话
数码相机
MP3播放器
蓝牙耳机
USB充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~6V
	最大充电电流	550mA
	充电饱和电压	4.5V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	53uA
