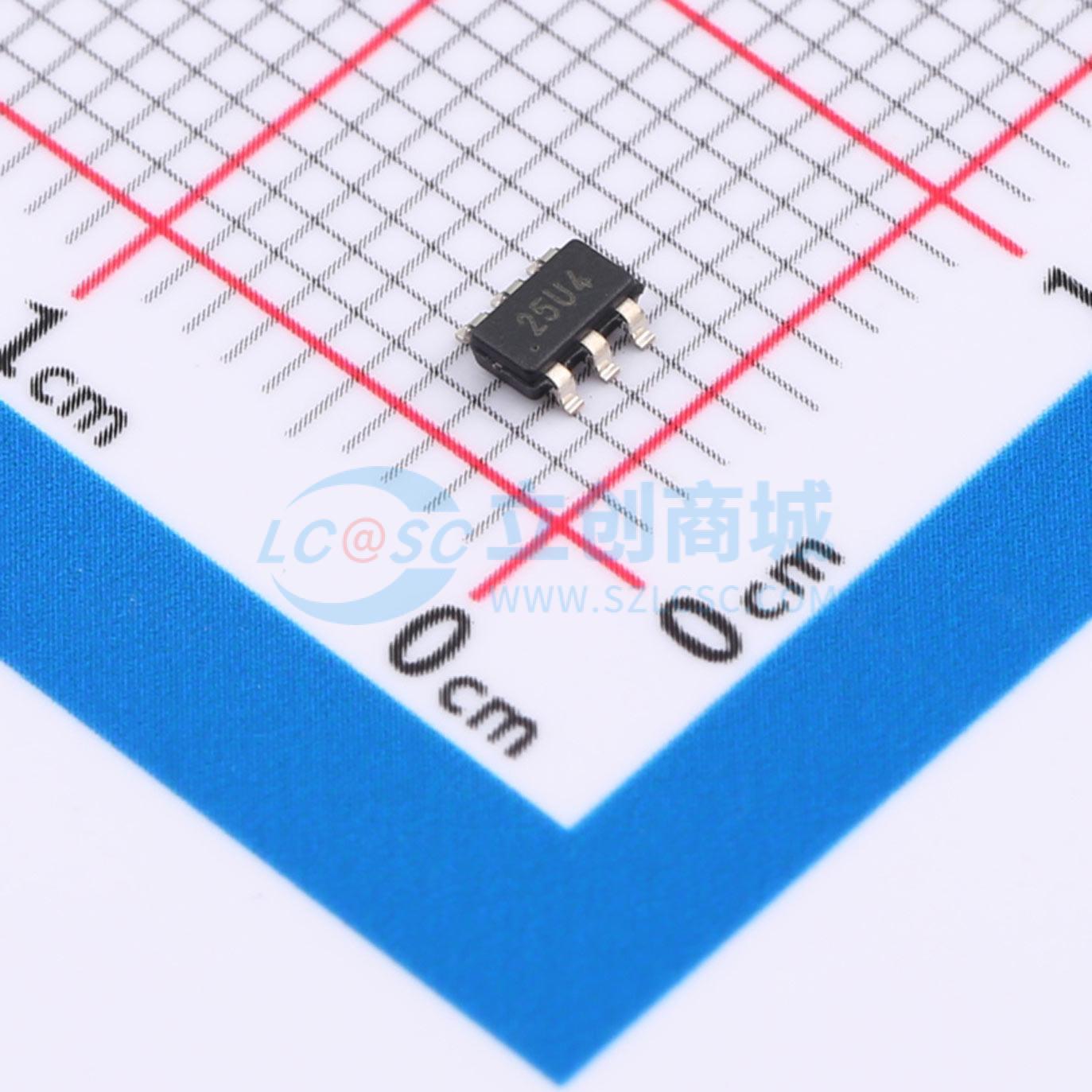

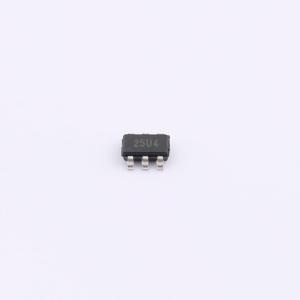

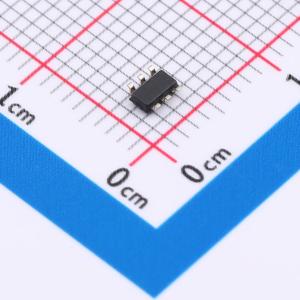

MCP6C02T-050E/CHY
MCP6C02T-050E/CHY
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微芯科技公司（Microchip Technology Inc.）的MCP6C02高端电流检测放大器提供20、50和100 V/V的预设增益。共模输入范围（V_IP）为+3V至+65V。差模输入范围（V_DM = V_IP - V_IM）支持单向和双向应用。 电源电压可设置在2.0V至5.5V之间。采用SOT - 23封装的器件在-40°C至+125°C（E - 温度范围）内有相关参数规定，而采用3x3 VDFN封装的器件在-40°C至+150°C（H - 温度范围）内有相关参数规定。 零漂移架构支持极低的输入误差，这使得设计中可以使用阻值更低（且功耗更低）的分流电阻。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6C02T-050E/CHY
- 商品编号
- C623514
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 3V~65V | |
| 增益 | 50V/V | |
| 带宽 | 500kHz | |
| 输入失调电压(Vos) | 1.65uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±1.2V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2V~5.5V | |
| 静态电流(Iq) | 490uA | |
| 输出电流 | 20mA | |
| 输入失调电压温漂(Vos TC) | 70nV/℃ | |
| 共模抑制比(CMRR) | 138dB |
商品概述
微芯科技公司（Microchip Technology Inc.）的MCP6C02高端电流检测放大器提供20、50和100 V/V的预设增益。共模输入范围（V_IP）为+3V至+65V。差模输入范围（V_DM = V_IP - V_IM）支持单向和双向应用。 电源电压可设置在2.0V至5.5V之间。采用SOT - 23封装的器件在-40°C至+125°C（E - 温度范围）内有相关参数规定，而采用3x3 VDFN封装的器件在-40°C至+150°C（H - 温度范围）内有相关参数规定。 零漂移架构支持极低的输入误差，这使得设计中可以使用阻值更低（且功耗更低）的分流电阻。
商品特性
- 单放大器：MCP6C02
- 双向或单向
- 输入（共模）电压： - 规定范围+3.0V至+65V，指定范围+2.8V至+68V，工作范围 - 生存范围-0.3V至+70V
- 电源： - 2.0V至5.5V - 单电源或双（分离）电源
- 高直流精度： - 失调电压（VOS）：±1.65 μV（典型值） - 共模抑制比（CMRR）：154 dB（典型值） - 电源抑制比（PSRR）：138 dB（典型值） - 增益误差：±0.1%（典型值）
- 预设增益：20、50和100 V/V
- 上电复位（POR）保护： - 针对V_IP - V_SS的高压POR - 针对V_DD - V_SS的低压POR
- 带宽：500 kHz（典型值）
- 电源电流： - 电源电流（IDD）：490 μA（典型值） - 偏置电流（IBP）：170 μA（典型值）
- 增强型电磁干扰（EMI）保护： - 电磁干扰抑制比（EMIRR）：在2.4 GHz时为118 dB（典型值）
- 规定温度范围： - -40°C至+125°C（E - 温度范围器件） - -40°C至+150°C（H - 温度范围器件）
应用领域
- 汽车领域
- 电机控制
- 模拟电平转换器
- 工业计算
- 电池监测/测试仪
