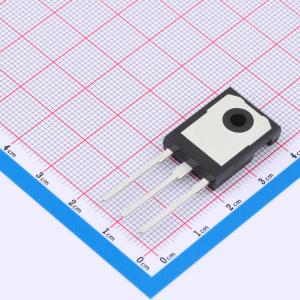

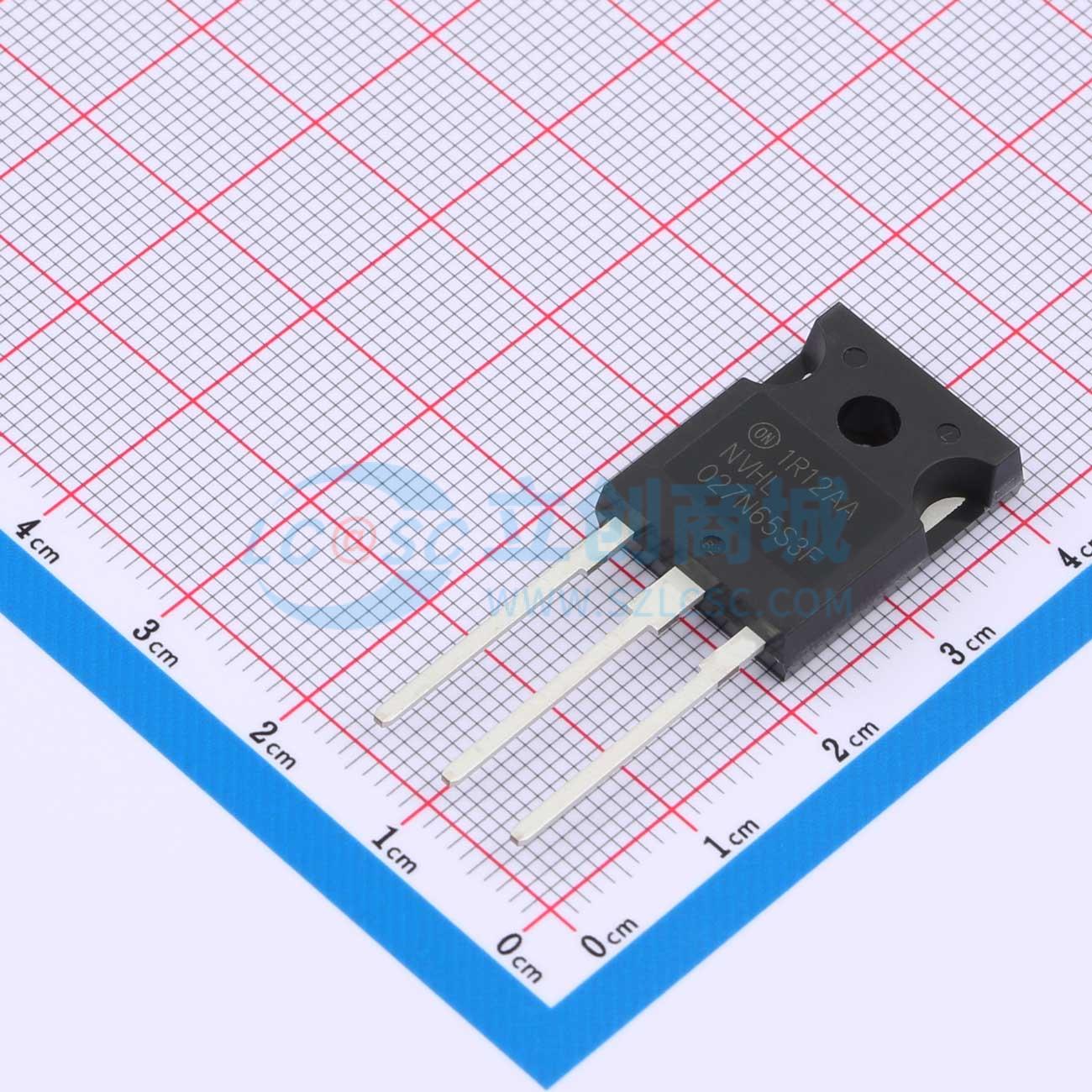

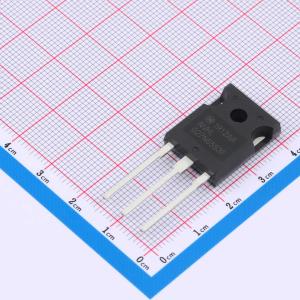

温馨提醒：图片仅供参考，商品以实物为准

NVHL027N65S3F

1个N沟道耐压:650V 电流:75A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SUPERFET III MOSFET 是安森美半导体的全新高压超结 (SJ) MOSFET 系列，利用电荷平衡技术实现出色的低导通电阻，以及更低门极电荷方面的出色性能。此先进技术专用于最大程度降低导通损耗，提供出色的开关性能，并且可以承受极端 dv/dt 速率。因此，SUPERFET III MOSFET 适用于各种电源系统，实现系统小型化和更高效能。SUPERFET III FRFET MOSFET 优化的体二极管反向恢复性能可以消除附加组件，提高系统可靠性。
品牌名称: onsemi(安森美)
商品型号: NVHL027N65S3F
商品编号: C604550
商品封装: TO-247
包装方式: 管装
商品毛重: 5克(g)

商品参数

商品概述

SUPERFET III MOSFET是安森美半导体全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗、提供卓越的开关性能，并承受极高的dv/dt速率。因此，SUPERFET III MOSFET非常适合各种追求小型化和更高效率的电源系统。 SUPERFET III FRFET MOSFET的体二极管反向恢复性能经过优化，可省去额外元件并提高系统可靠性。

商品特性

700 V @ T_J = 150°C
典型RDS(on) = 21.5 mΩ
超低栅极电荷（典型Q_g = 227 nC）
低有效输出电容（典型C_oss(eff.) = 1880 pF）
100%雪崩测试
通过AEC-Q101认证，可提供生产件批准程序（PPAP）文件

应用领域

汽车混合动力电动汽车（HEV）-电动汽车（EV）车载充电器
汽车混合动力电动汽车（HEV）-电动汽车（EV）直流/直流转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	650V
	连续漏极电流(Id)	75A
	导通电阻(RDS(on))	27.4mΩ@10V,35A
	耗散功率(Pd)	595W

	属性	参数值
	阈值电压(Vgs(th))	5V
	栅极电荷量(Qg)	227nC@10V
	输入电容(Ciss)	7.78nF@400V
	反向传输电容(Crss)	87pF@400V
	工作温度	-55℃~+150℃
