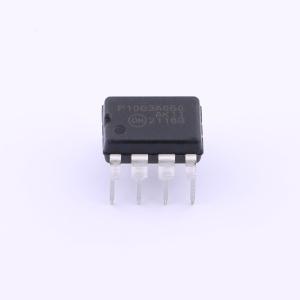

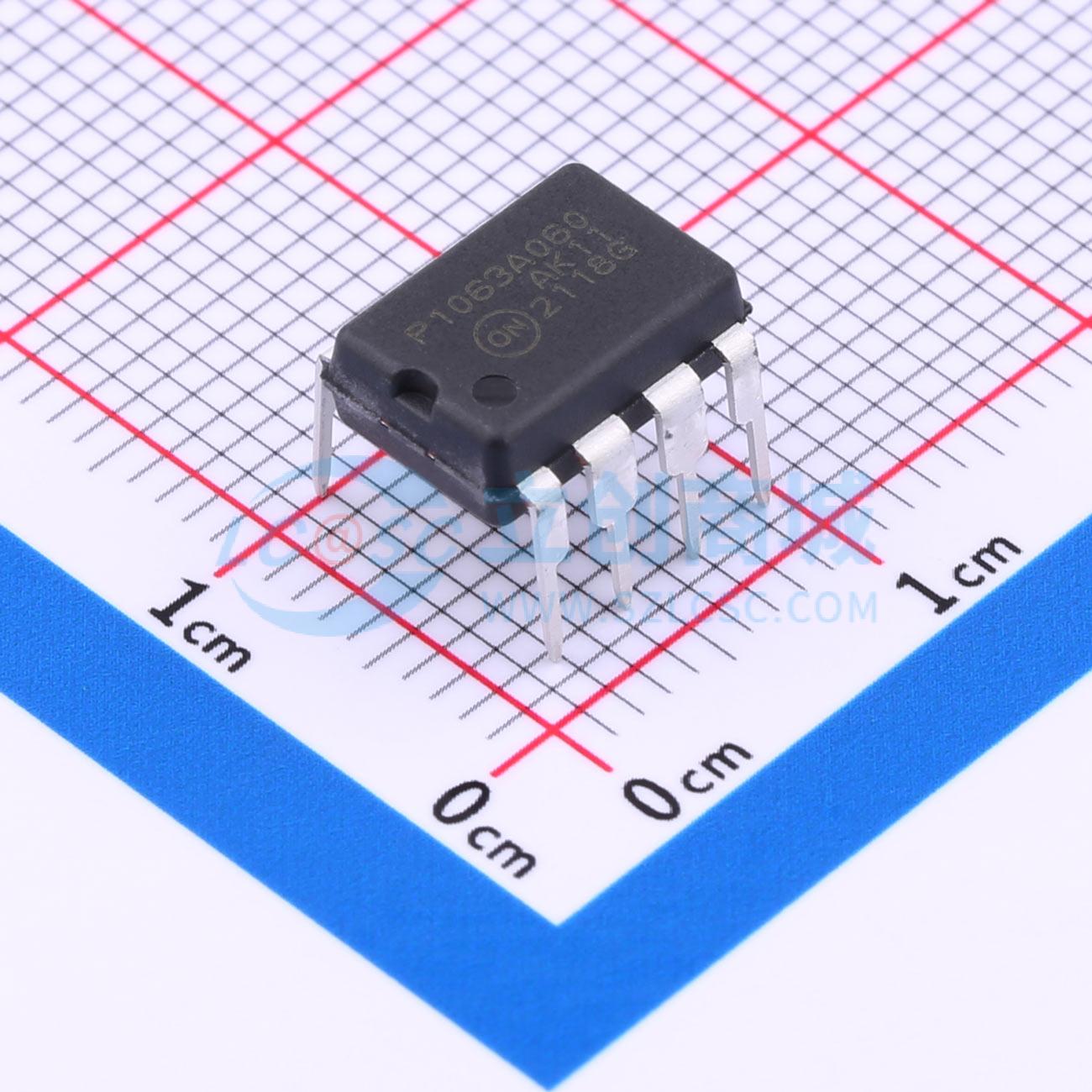

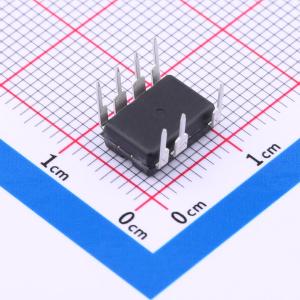

NCP1063AP060G

NCP106X 系列产品将固定频率电流模式控制器与 700 V MOSFET 集成在一起。该系列产品提供 PDIP−7、SOIC−10 或 SOIC−16 封装，具备高度集成性，功能包括软启动、频率抖动、短路保护、跳周期、可调峰值电流设定点、斜坡补偿以及动态自供电（无需辅助绕组）。 与其他单片解决方案不同，NCP106X 本质上运行安静：在额定负载运行期间，该器件以可选频率（60 kHz 或 100 kHz）之一进行开关操作。当输出功率需求降低时，IC 会自动进入频率折返模式，在轻载条件下实现出色的效率。当功率需求进一步降低时，它会进入跳周期模式，将待机功耗降至空载水平。 保护功能包括：用于检测过载或短路事件的定时器、具备自动恢复功能的过压保护以及交流输入线电压检测（A 版本）。 安森美半导体专有的集成过功率保护（OPP）功能，使您只需通过外部电阻，就能在不影响待机性能的情况下，充分利用最大输出功率。 为提高待机性能，连接辅助绕组可停止动态自供电（DSS）操作，并有助于在高输入电压下将输入功耗降至 50 mW 以下。 NCP106x 可无缝应用于非隔离和隔离拓扑结构。

• 内置 700 V MOSFET，RDS(on) 分别为 34 Ω（NCP1060）和 11.4 Ω（NCP1063）
• 高压引脚间具有较大爬电距离
• 电流模式固定频率操作 - 60 kHz 或 100 kHz（可按需选择 130 kHz）
• 可调峰值电流
• 固定斜坡补偿
• 非隔离式转换器的直接反馈连接
• 内部及可调过功率保护（OPP）电路
• 仅在低峰值电流时进行跳周期操作
• 动态自供电：无需辅助绕组
• 内置 4 ms 软启动
• 基于定时器检测的自动恢复输出短路保护
• 具备辅助绕组操作的自动恢复过压保护
• 频率抖动以改善电磁干扰特性
• 空载输入功耗 < 50 mW
• 频率折返以提高轻载效率
• 这些器件为无铅产品，符合 RoHS 标准

• 辅助/待机隔离和非隔离电源
• 电表开关电源
• 宽输入电压低功率工业开关电源
