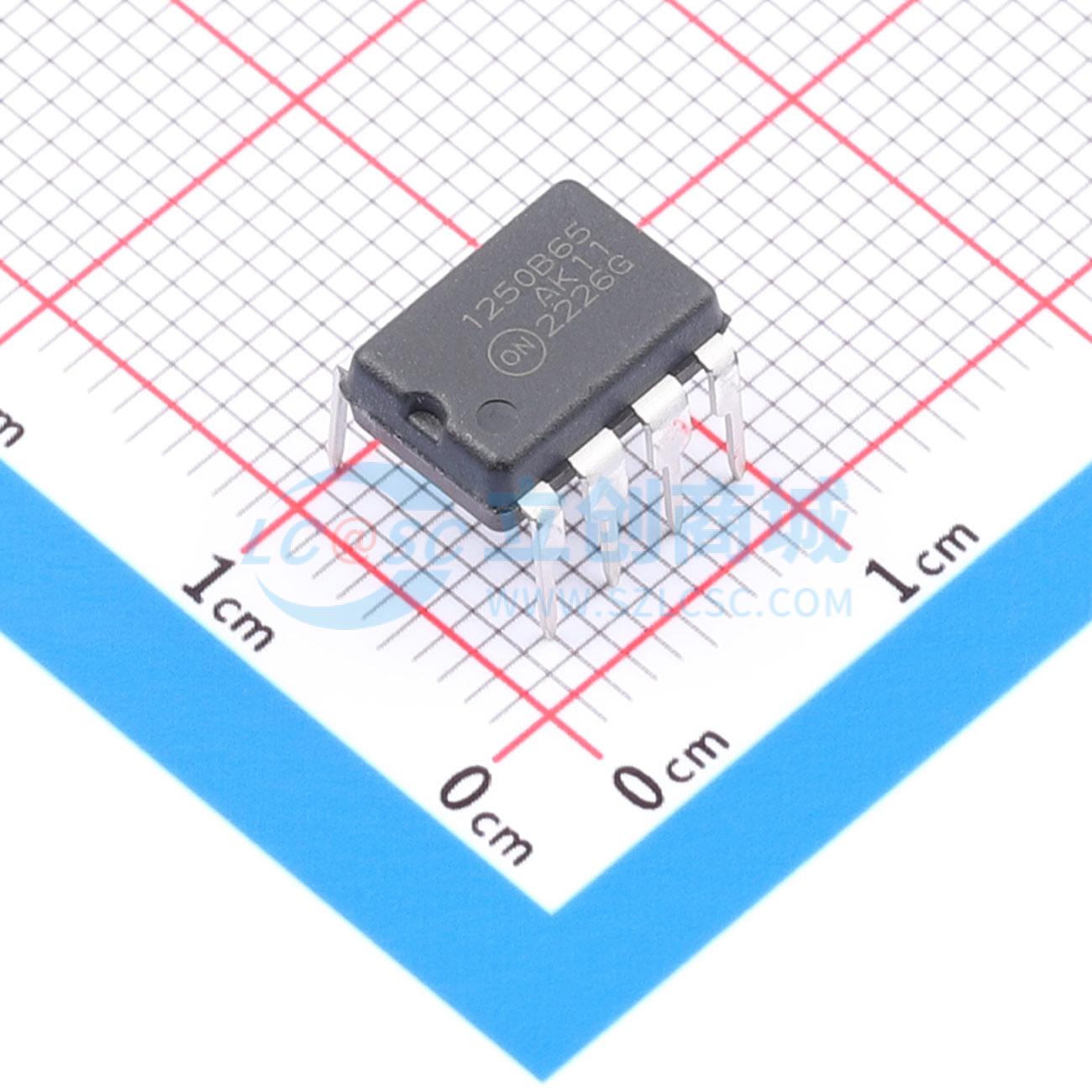

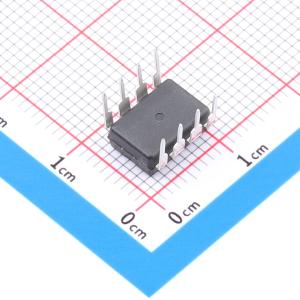

温馨提醒：图片仅供参考，商品以实物为准

NCP1250BP65G

PWM电流模式控制器，用于离线电源

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: NCP1250 是一款高度集成的 PWM 控制器,适用于离线电源供应。它可以在小型 TSOP-6 或 PDIP-8 封装中提供坚固且高性能的电源管理功能。该控制器支持 65kHz 或 100kHz 的开关频率,并具有频率折返和跳周期模式,以优化轻载条件下的性能。此外,它还具有内部软启动、过功率保护 (OPP) 和短路保护等功能。
品牌名称: onsemi(安森美)
商品型号: NCP1250BP65G
商品编号: C603527
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	欠压保护(UVP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	-
	输出电压	-
	反馈方式	副边反馈

商品概述

NCP1250采用标准的电流模式架构，关断事件由峰值电流设定点决定。该器件是低元件数量和高成本效益为关键参数应用的理想选择，尤其适用于低成本交流-直流适配器、开放式电源等。借鉴NCP120X系列的成功经验，NCP1250集成了现代电源设计通常所需的所有必要元件，并带来了多项改进，如无损耗过功率保护（OPP）。

商品特性

固定频率65或100 kHz电流模式控制操作
内部可调过功率保护（OPP）电路
轻载条件下频率折返至26 kHz并进行跳周期操作
内部斜坡补偿
内部固定4 ms软启动
基于100 ms定时器的自动恢复短路保护
正常模式和频率折返模式下的频率抖动
可选自动恢复或锁存式短路保护
过压保护（OVP）输入，增强可靠性
最高28 V的VCC工作电压
+300 mA / -500 mA的源/灌驱动能力
高压输入时待机功率小于100 mW
符合EPS 2.0标准
这些器件为无铅产品

应用领域

用于电视、机顶盒和打印机的交流-直流转换器
用于笔记本电脑和上网本的离线适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.8V~28V
	开关频率	61kHz~71kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	80%
