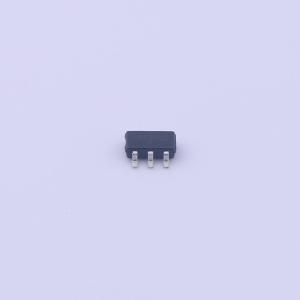

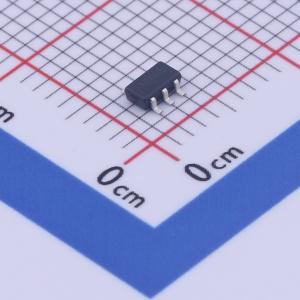

NCP1251CSN65T1G

NCP1251是一款高度集成的PWM控制器，能够在小巧的TSOP - 6封装中提供坚固耐用且高性能的离线电源。该控制器的电源范围高达28 V，采用抖动式65 kHz或100 kHz开关电路，工作于峰值电流模式控制。当次级侧功率开始下降时，控制器会自动将开关频率折回至最低26 kHz。随着功率进一步降低，器件进入跳周期模式，同时限制峰值电流。 过功率保护（OPP）是一项颇具挑战性的工作，尤其是在空载待机要求主导转换器规格的情况下。安森美半导体专有的集成式OPP功能，让您只需通过两个外部电阻，就能在不影响待机性能的前提下，充分利用最大输出功率。同一引脚还集成了锁存式过压保护（OVP）。为便于实现，锁存式OVP还会监控VCC线路。在光耦损坏或开环运行异常的情况下，它们能提供有效的保护。 最后，基于定时器的短路保护提供了最佳保护方案，让您能精确选择保护触发点，而不受辅助绕组与电源绕组之间松散耦合的影响。 NCP1251采用标准的电流模式架构，关断事件由峰值电流设定点决定。在低元件数量和成本效益是关键参数的应用中，该器件是理想之选，尤其适用于低成本的AC - DC适配器、开放式电源等。借鉴NCP120X系列的成功经验，NCP1251集成了现代电源设计通常所需的所有必要组件，并进行了多项改进，如采用非耗散式OPP。 带内部斜坡补偿的电流模式工作：NCP1251以固定的65 kHz或100 kHz实现峰值电流模式控制，并提供内部斜坡补偿信号，可轻松与检测到的电流相加。通过该方式消除了次谐波振荡。

• 固定频率65 kHz或100 kHz电流模式控制运行
• 内部可调过功率保护（OPP）电路
• 轻载条件下频率折回至26 kHz并进入跳周期模式
• 内部斜坡补偿
• 内部固定4 ms软启动
• 基于100 ms定时器的自动恢复短路保护
• 正常模式和频率折回模式下的频率抖动
• 可选自动恢复或锁存式短路保护
• 用于提高稳健性的OVP输入
• 最高28 V的VCC工作电压
• VCC上的锁存式或自动恢复OVP保护
• +300 mA / -500 mA源/灌驱动能力
• 高线电压下待机功耗小于100 mW
• 符合EPS 2.0标准
• 这些是无铅器件

• 用于电视、机顶盒和打印机的AC - DC转换器
• 用于笔记本电脑和上网本的离线适配器
