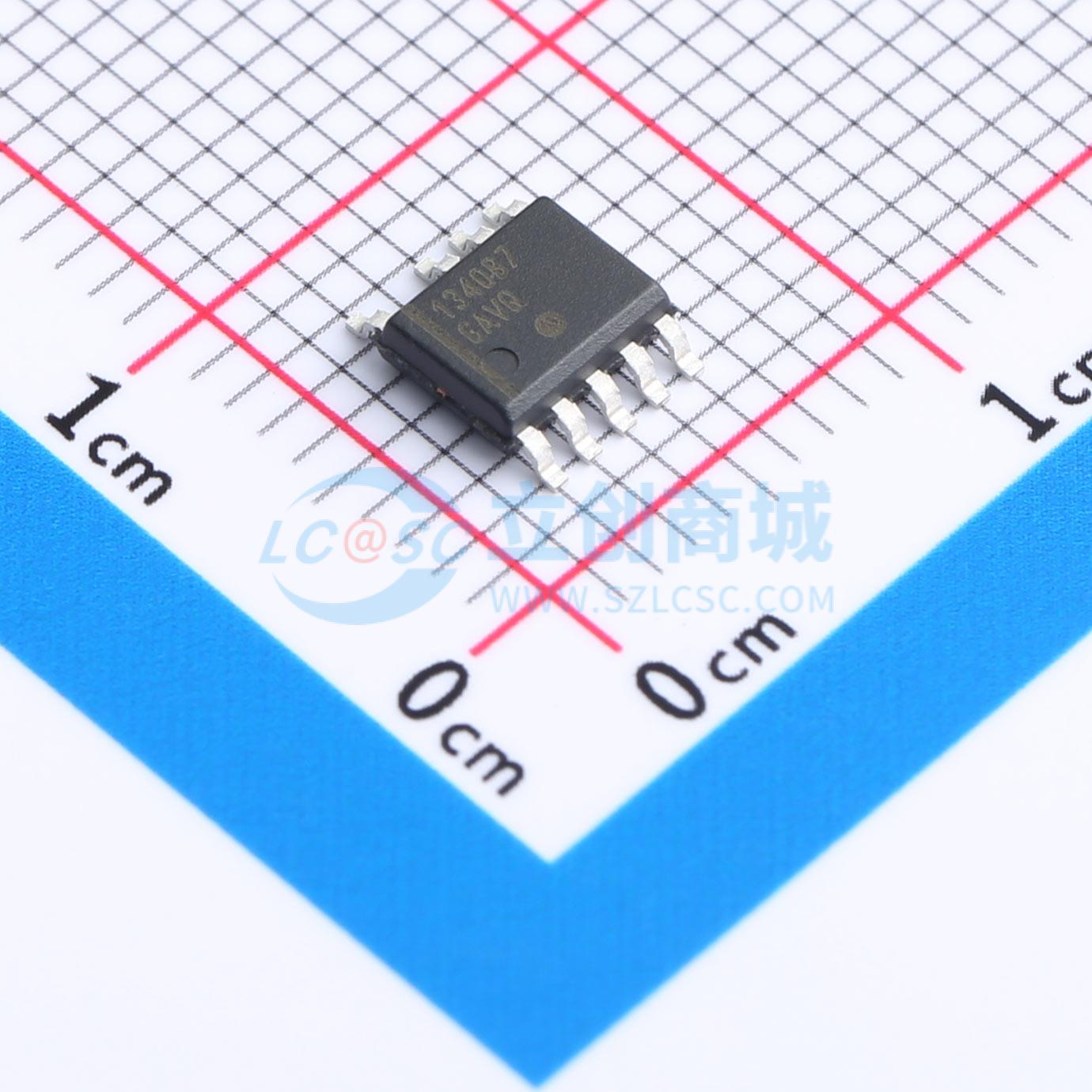

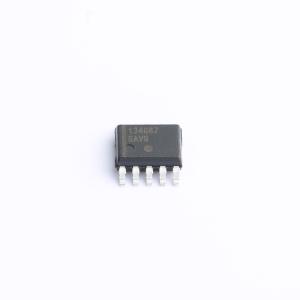

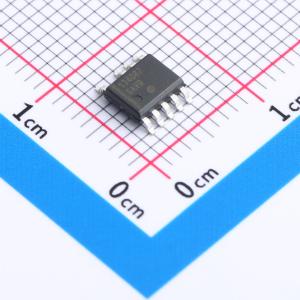

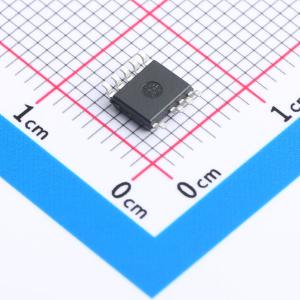

温馨提醒：图片仅供参考，商品以实物为准

NCP1340B7D1R2G

高压准谐振控制器，具备谷底锁定开关功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1340 是一款高度集成的准谐振反激控制器，适用于设计高性能离线功率转换器。NCP1340 具有集成的有源 X2 电容器放电功能，可以实现低于 30 mW 的无负载功耗。准谐振电流模式反激级功能具有专属的谷锁闭电路，确保了稳定的谷开关。此系统可在低至第 6 个谷的情况下运行，并转换为频率折回模式以降低开关损耗。随着负载进一步降低，NCP1340 进入静音跳过模式来管理功率传递。为了帮助确保转换器耐用性，NCP1340 实施了若干关键保护功能，如内部欠电压检测、在任何输入电压下保证恒定最大输出功率的非功耗过功率保护 (OPP)、通过专门引脚实现的锁存过电压和 NTC 就绪高温保护，以及线路去除检测，可在去除线路时对 X2 电容器进行安全放电。
品牌名称: onsemi(安森美)
商品型号: NCP1340B7D1R2G
商品编号: C603554
商品封装: SOIC-9-150mil
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

NCP1340是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式电源转换器。凭借集成的有源X2电容放电功能，NCP1340可使空载功耗低于30 mW。 NCP1340采用了专有的谷底锁定电路，确保稳定的谷底开关。该系统可工作至第6个谷底，并转换至频率折返模式以降低开关损耗。随着负载进一步降低，NCP1340进入静音跳跃模式，在最小化声学噪声的同时管理功率传输。为确保转换器的可靠性，NCP1340具备多项关键保护功能，如内部欠压检测、无论输入电压如何都能实现恒定最大输出功率的无损耗过功率保护（OPP）、通过专用引脚实现的锁存过压和支持NTC的过温保护，以及在交流电源断开时安全放电X2电容的线路断开检测功能。 NCP1340采用电流模式架构实现准谐振反激式转换器，其中关断事件由峰值电流决定。在低元件数量和高成本效益是关键参数的应用中，尤其是在交直流适配器、开放式电源等领域，这款IC是理想之选。NCP1340集成了现代电源设计中通常所需的所有必要组件，带来了多项改进，如无损耗过功率保护（OPP）、欠压保护以及在整个功率范围内优化效率的频率降低管理。考虑到极低待机功率要求，该控制器的电流消耗极低，并包含自动X2电容放电电路，无需在X2输入电容两端安装耗电电阻。

商品特性

集成带欠压检测的高压启动电路
集成X2电容放电功能
9 V至28 V的宽VCC范围
28 V VCC过压保护
用于绕组短路或饱和检测的异常过流故障保护
内部温度关断
带谷底锁定的谷底开关操作，实现无噪声运行
带25 kHz最小频率钳位的频率折返，提高轻载效率
采用静音跳跃技术的跳跃模式，轻载时实现最佳性能
最小化电流消耗，空载功率低于30 mW
频率抖动，降低电磁干扰
基于锁存或自动恢复定时器的过载保护
可调过功率保护（OPP）
固定或可调最大频率钳位
用于严重故障情况的故障引脚，支持NTC实现过温保护
4 ms软启动定时器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	9V~28V
	开关频率	25kHz~110kHz
	工作温度	-40℃~+125℃
	同步整流	-

	属性	参数值
	输出通道数	1
	拓扑结构	反激式
	开关管(内置/外置)	外置
	输出类型	-
