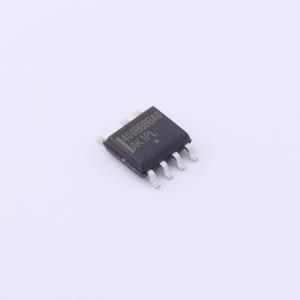

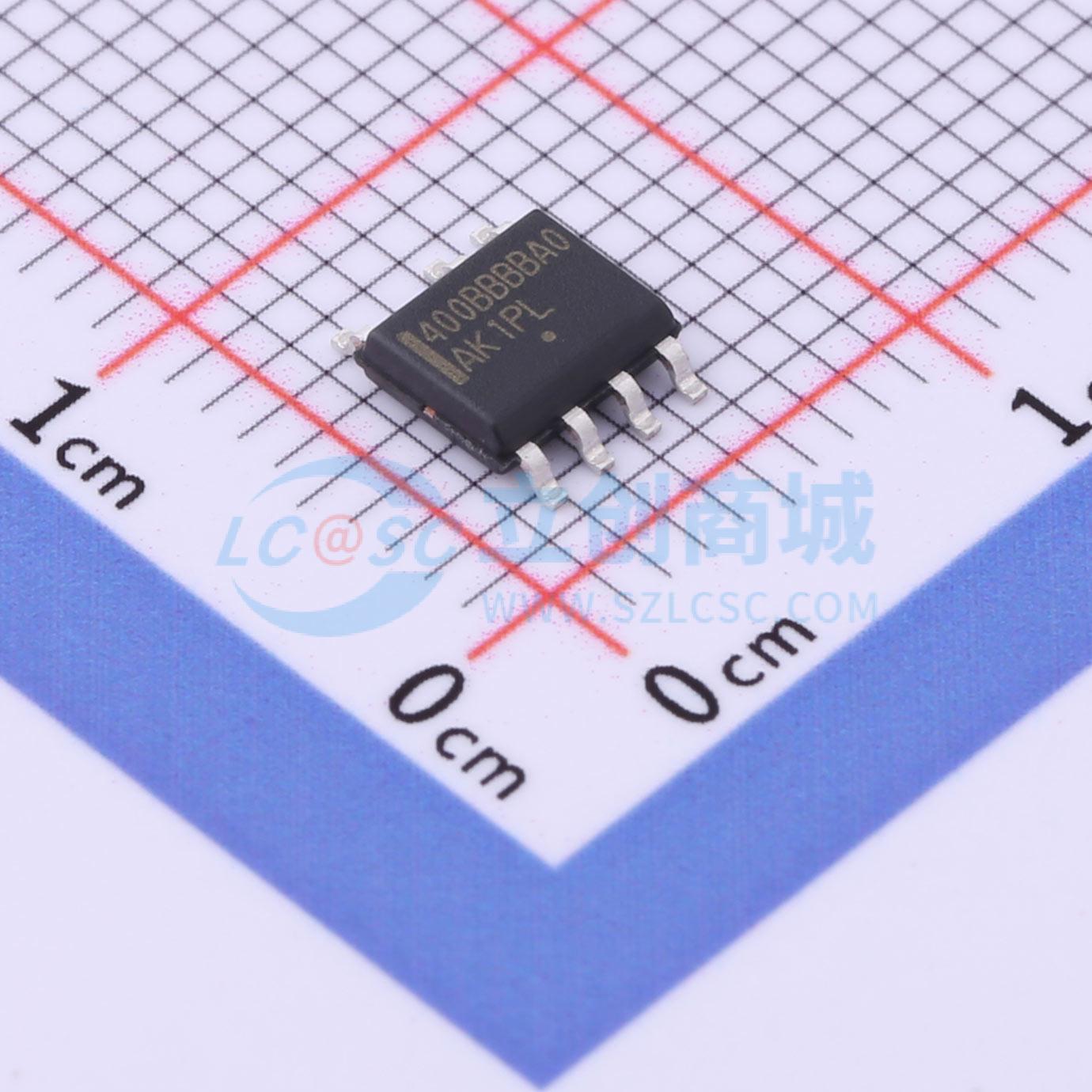

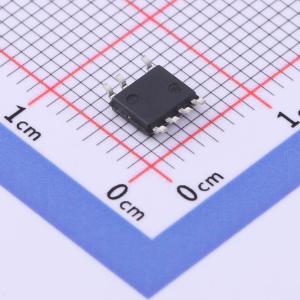

NCP12400BBBBA0DR2G
反激式转换器固定频率电流模式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP12400是一款新型固定频率电流模式控制器，具备动态自供电功能。该功能通过在启动、瞬态、锁存、待机等期间激活内部启动电流源为控制器供电，极大地简化了辅助电源和VCC电容的设计。该器件包含一个特殊的高压检测器，可检测交流输入线的插拔情况，并触发X2电容放电电流。这种高压结构还支持欠压检测。它具有基于定时器的故障检测功能，可确保检测到过载情况，并具备可调补偿功能，有助于使最大功率不受输入电压的影响。由于采用了频率折返技术，该控制器在轻载条件下表现出出色的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入使该控制器成为稳健电源设计的理想选择。专用的关断模式可通过使整个器件“休眠”来实现极低的空载输入功耗，从而最大限度地降低控制电路的功耗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP12400BBBBA0DR2G
- 商品编号
- C603523
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~28V | |
| 开关频率 | 65kHz~100kHz | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
NCP12400是一款新型固定频率电流模式控制器，具备动态自供电功能。该功能通过在启动、瞬态、锁存、待机等期间激活内部启动电流源为控制器供电，极大地简化了辅助电源和VCC电容的设计。该器件包含一个特殊的高压检测器，可检测交流输入线的插拔情况，并触发X2电容放电电流。这种高压结构还支持欠压检测。 它具有基于定时器的故障检测功能，可确保检测到过载情况，并具备可调补偿功能，有助于使最大功率不受输入电压的影响。 由于采用了频率折返技术，该控制器在轻载条件下表现出出色的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入使该控制器成为稳健电源设计的理想选择。 专用的关断模式可通过使整个器件“休眠”来实现极低的空载输入功耗，从而最大限度地降低控制电路的功耗。
商品特性
- 固定频率电流模式工作，提供65 kHz或100 kHz频率选项
- 频率折返后进入跳周期模式，以在轻载和待机条件下实现最佳性能
- 基于定时器的过载保护，具备锁存（选项A）或自动恢复（选项B）操作模式
- 带欠压检测和动态自供电功能的高压电流源，简化VCC电路设计
- 频率调制，以降低电磁干扰（EMI）特性
- 可根据市电电压调节过功率保护
- 用于过压和过温保护的故障输入
- VCC工作电压最高可达28 Vm，具备过压检测功能
- 300/500 mA源/灌驱动峰值电流能力
- 4/10 ms软启动
- 内部热关断
- 空载待机功耗 <30 mW
- EMI滤波器中X2电容放电功能
- 这些器件为无铅产品
应用领域
- 笔记本电脑、液晶显示器和打印机的离线适配器
- 离线电池充电器
- 消费电子电源
- 辅助/备用电源
