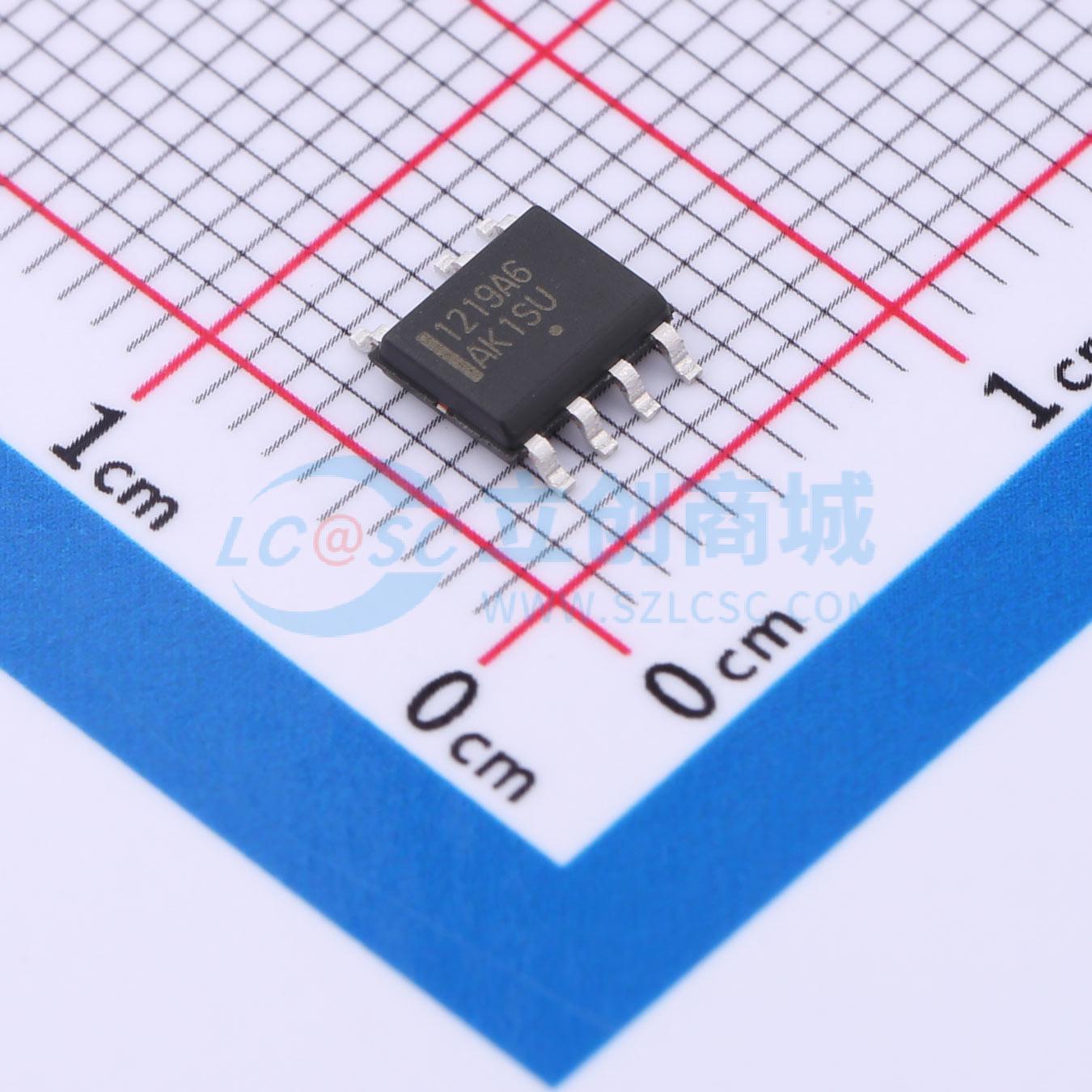

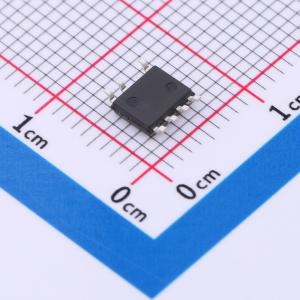

温馨提醒：图片仅供参考，商品以实物为准

NCP1219AD65R2G

PWM控制器，具备可调跳过级别和外部锁存输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1219 是成功的 7 引脚电流模式 NCP12XX 系列的新一代引脚-引脚兼容新产品。该控制器通过使用可调节的跳过模式和集成式高电压启动 FET，实现了出色的待机功耗。内部频率抖动、斜坡补偿、基于计时器的故障检测和锁存输入使得此控制器成为耐用性和部件成本为关键限制因素的转换器的绝佳备选。动态自供电 (DSS) 大大简化了变压器的设计，无需使用辅助绕组为 NCP1219 供电。此功能对于输出电压在运行期间会发生变化的应用尤其有用（如电池充电器）。由于其高电压技术，该集成电路直接联接高电压直流轨。
品牌名称: onsemi(安森美)
商品型号: NCP1219AD65R2G
商品编号: C603515
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.121克(g)

商品参数

	属性	参数值
	晶体管耐压	500V
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	反馈方式	副边反馈

商品概述

NCP1219是成功的7引脚电流模式NCP12XX产品系列的新一代产品，引脚与前代兼容。该控制器通过其可调跳过模式和集成的高压启动FET，实现了出色的待机功耗。内部频率抖动、斜坡补偿、基于定时器的故障检测和锁存输入，使该控制器成为对坚固性和元件成本有严格要求的转换器的理想选择。动态自供电（DSS）功能通过避免使用辅助绕组为NCP1219供电，极大地简化了变压器设计。此功能在输出电压在运行期间会发生变化的应用（如电池充电器）中特别有用。由于采用了高压技术，该IC可直接连接到高压直流母线。 NCP1219是专为需要低待机功耗的AC - DC应用而设计的电流模式控制器产品家族的一员。该控制器在轻载时以跳过或突发模式运行。其高度集成减少了元件数量，从而使电源更紧凑、成本更低。

商品特性

带斜坡补偿的固定频率电流模式操作（可选65 kHz和100 kHz）
动态自供电，无需辅助绕组
基于定时器的故障保护，增强过载检测能力
周期跳过功能，降低待机模式下的输入功率
锁存和自动恢复过载保护选项
内部高压启动电路
精确的电流限制检测器（±5%）
可调跳过电平
锁存输入，便于实现过压和过温保护
频率调制，改善EMI特性
500 mA/800 mA峰值源/灌电流驱动能力
引脚与现有NCP12XX系列兼容
这些器件无铅、无卤素/无溴化阻燃剂

应用领域

笔记本电脑、液晶显示器的AC - DC适配器
离线电池充电器
消费电子设备，如机顶盒、DVD、DVDR

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.9V~12.7V
	开关频率	61.75kHz~68.25kHz
	耗散功率(Pd)	0.92W
	最大占空比	80%
