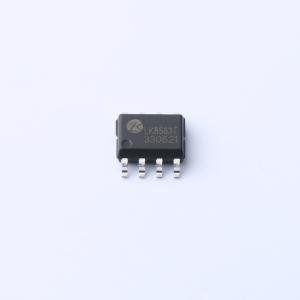

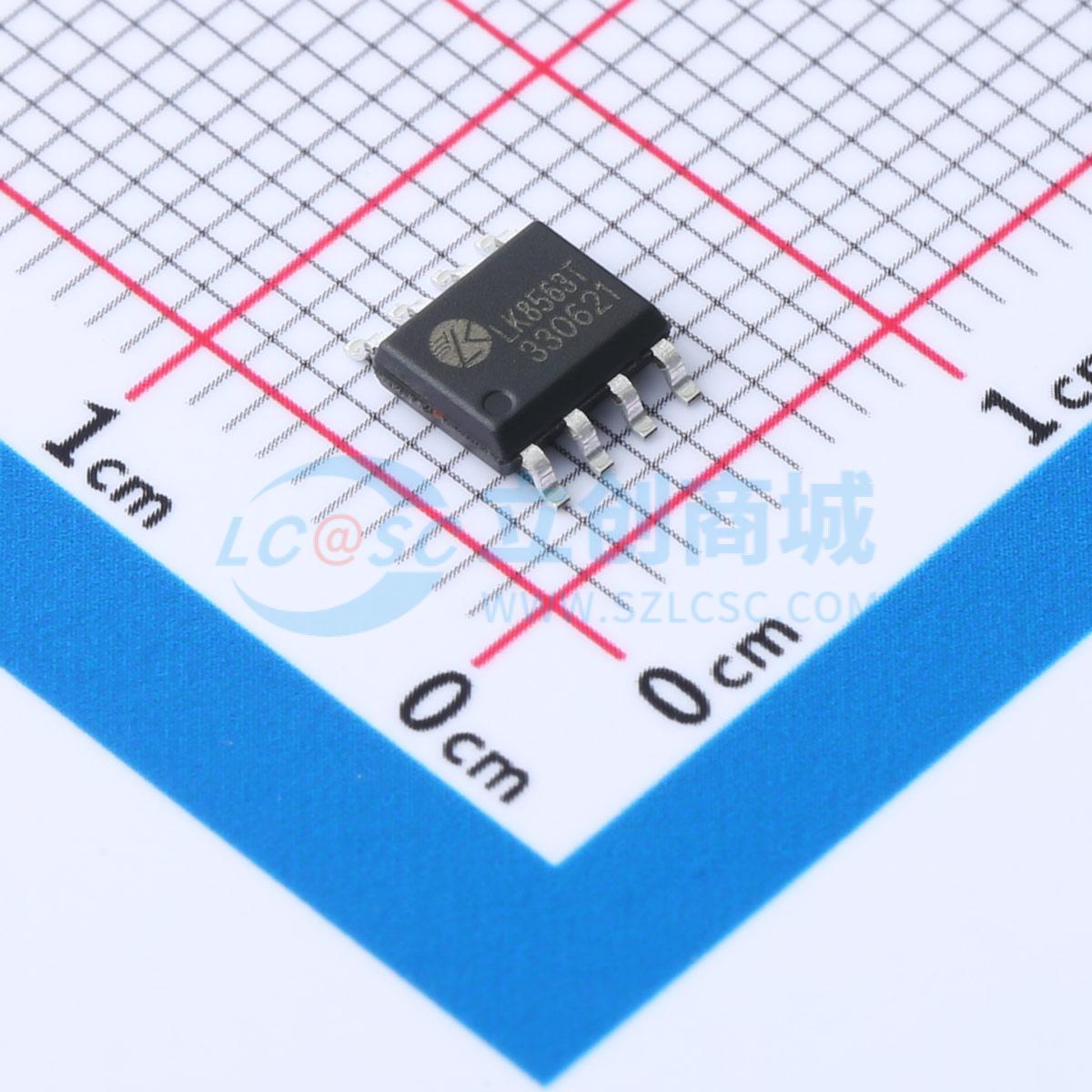

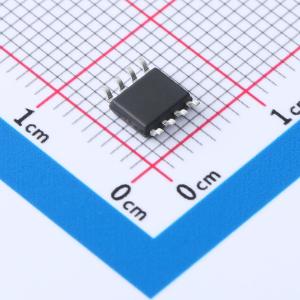

LK8563T

I²C实时时钟/日历芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LK8563是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过IIC总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。 LK8563有16个8位寄存器，一个可自动增量的地址寄存器，一个内置32.768kHz振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟RTC提供时钟源），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400kHz的I²C总线接口。
品牌名称: LANKE(兰科)
商品型号: LK8563T
商品编号: C5440209
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

LK8563是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过IIC总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。

LK8563有16个8位寄存器，一个可自动增量的地址寄存器，一个内置32.768kHz振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟RTC提供时钟源），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400kHz的I²C总线接口。

所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前两个寄存器（内部地址00H，01H）用作控制寄存器和状态寄存器，地址02H~08H用于时钟计数器（秒到年计数器），地址09H~0CH用于报警寄存器（定义报警条件），地址0DH用于控制CLKOUT管脚的输出频率，地址0EH和0FH分别用作定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器的编码格式为BCD码，星期和星期报警寄存器不以BCD格式编码。

商品特性

可计时基于32.768kHz晶体的秒，分，小时，星期，天，月和年
带有世纪标志
宽工作电压范围：1.2~5.5V
I²C总线从地址：读，0A3H；写，0A2H
可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
报警和定时器
掉电检测器
内部集成振荡电容
漏极开路中断引脚
SOP和MSOP封装

应用领域

便携式媒体播放器
传真机
移动电话
安防电子
复费率电度表
IC卡水表
IC卡煤气表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交45单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	1.2V~5.5V
	工作电流	2uA

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	2uA
