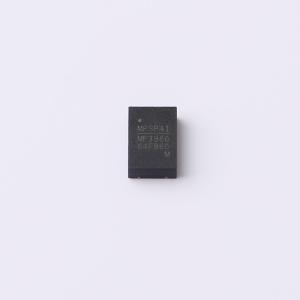

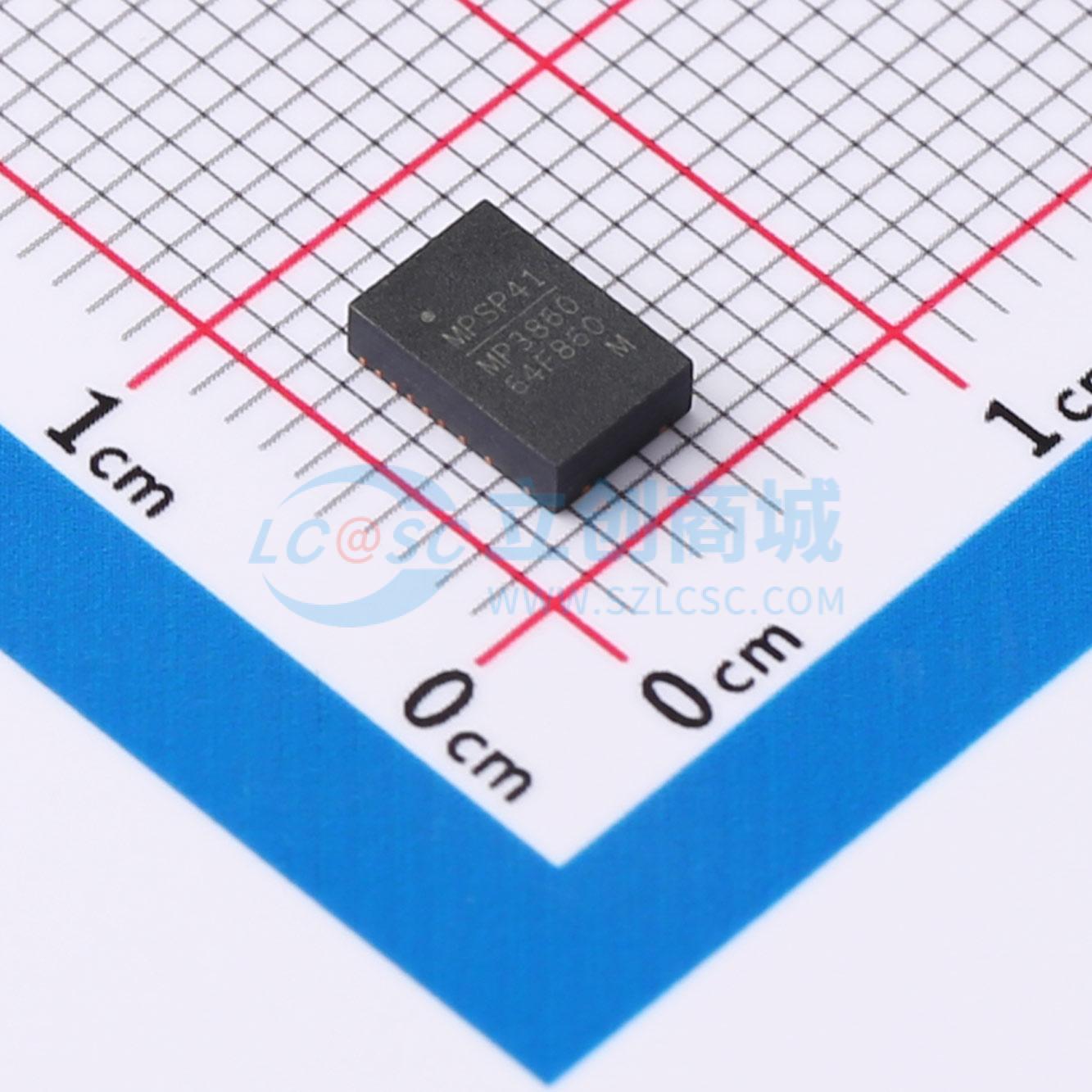

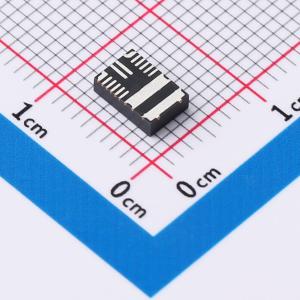

温馨提醒：图片仅供参考，商品以实物为准

MPM3860GQW-Z

1.2MHz同步、2.75V至7V、6A超薄电源模块

SMT扩展库PCB免费打样

描述: MPM3860是一款完全集成的高频同步整流降压电源模块，内置电感。它提供了一种非常紧凑的解决方案，可在宽输入电压范围内实现6A的连续输出电流，具有出色的负载和线性调节能力。MPM3860采用同步模式工作，可在整个输出电流负载范围内实现更高的效率。恒定导通时间（COT）控制操作可提供极快的瞬态响应和简单的环路设计，以及非常精确的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。MPM3860仅需少量易于获取的标准外部元件，采用节省空间的QFN - 24（4mmx6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3860GQW-Z
商品编号: C5440242
商品封装: QFN-24(4x6)
包装方式: 编带
商品毛重: 0.165克(g)

商品参数

商品概述

MPM3860是一款完全集成的高频同步整流降压电源模块，内置电感。它提供了一种非常紧凑的解决方案，可在宽输入电压范围内实现6A的连续输出电流，具有出色的负载和线性调节能力。MPM3860采用同步模式工作，可在整个输出电流负载范围内实现更高的效率。恒定导通时间（COT）控制操作可提供极快的瞬态响应和简单的环路设计，以及非常精确的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MPM3860仅需少量易于获取的标准外部元件，采用节省空间的QFN - 24（4mmx6mm）封装。

商品特性

2.75V至7V宽工作输入电压范围
6A输出电流
内置功率MOSFET
输出电压可从0.6V开始调节
高效同步模式工作
预偏置启动
强制CCM模式，用于低VOUT纹波
固定1200kHz开关频率
外部可编程软启动时间
使能和电源正常信号，用于电源排序
过流保护和打嗝模式
热关断
采用QFN - 24（4mmx6mmx1.6mm）封装

应用领域

FPGA电源系统
光模块
电信
网络
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.75V~7V
	输出电流(最大值)	6A
	静态电流(Iq)	105uA

	属性	参数值
	开关频率	1.2MHz
	特性	过流保护；欠压保护；短路保护；过热保护
	长度	6mm
	宽度	4mm
	高度	1.6mm
	工作温度	-40℃~+125℃
