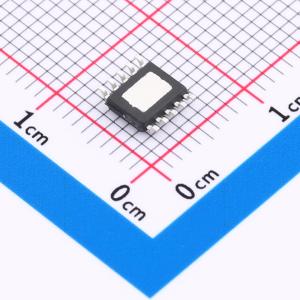

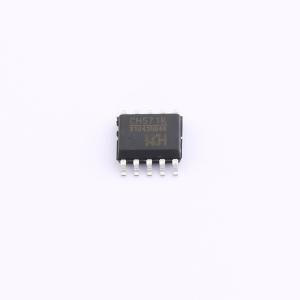

CH571K

CH573 是集成BLE 无线通讯的RISC-V MCU 微控制器。片上集成低功耗蓝牙BLE 通讯模块、全速USB 主机和设备控制器及收发器、SPI、4 个串口、ADC、触摸按键检测模块、RTC 等丰富的外设资源。

• 32 位青稞RISC-V 处理器WCH RISC-V3A
• 支持RV32IMAC 指令集，硬件乘法和除法
• 低功耗两级流水线
• 多档系统主频，最低32KHz
• 特有高速的中断响应机制
• 448KB 用户应用程序存储区CodeFlash
• 32KB 用户非易失数据存储区DataFlash
• 24KB 系统引导程序存储区BootLoader
• 8KB 系统非易失配置信息存储区InfoFlash
• 支持ICP、ISP 和IAP，支持OTA 无线升级
• 20MHz 系统主频下基本零等待
• 16KB 双电源供电的睡眠保持存储区RAM16K
• 2KB 双电源供电的睡眠保持存储区RAM2K
• 支持3.3V 和2.5V 电源，CH573X 支持1.8V
• 内置DC-DC 转换，0dBm 发送功率时电流6mA
• 空闲模式Idle：1.5mA
• 暂停模式Halt：320uA
• 睡眠模式Sleep：1.4uA～8uA 多档
• 下电模式Shutdown：0.3uA～2uA 多档
• 可选低功耗或高精度的电池电压低压监控
• AES-128 加解密，芯片唯一ID
• 内置USB 控制器和DMA，支持64 字节数据包
• 集成USB 2.0 全速收发器PHY，无需外围
• 支持全/低速的Host 主机和Device 设备模式
• 实时时钟RTC：支持定时和触发两种模式
• 12 位模数转换器，支持差分和单端输入
• 10 路外部模拟信号通道和2 路内部信号
• 集成2.4GHz RF 收发器和基带及链路控制
• 接收灵敏度-96dBm，可编程+5dBm 发送功率
• BLE 符合Bluetooth Low Energy 4.2 规范
• 在3dBm 发送功率时无线通讯距离约240 米
• 提供优化的协议栈和应用层API，支持组网
• 10 路通道触摸按键检测模块TouchKey
• 4 组26 位定时器，16MHz 主频定时可达4.2S
• 4 路捕捉/采样，支持上升沿/下降沿/双边沿
• 4 路26 位PWM 输出，8 路8 位PWM 输出
• 4 组独立UART，兼容16C550，内置8 级FIFO
• 23 位计数器，通讯波特率可达6Mbps
• UART0 支持部分Modem，支持硬件自动流控
• UART0 支持多机通讯时从机地址自动匹配
• 内置FIFO，支持DMA
• SCK 串行时钟频率可达系统主频的一半
• 支持Master 和Slave 模式
• 内置PLL，内置32KHz 时钟
• 温度传感器TS
• 22 个GPIO，其中4 个支持5V 信号输入
• 可选上拉或下拉电阻，可选输出驱动能力
• 所有GPIO 支持电平或边沿中断输入
• 所有GPIO 支持电平或边沿唤醒输入
• 封装形式：QFN28_4X4、QFN32_4X4、QFN20_3X3
