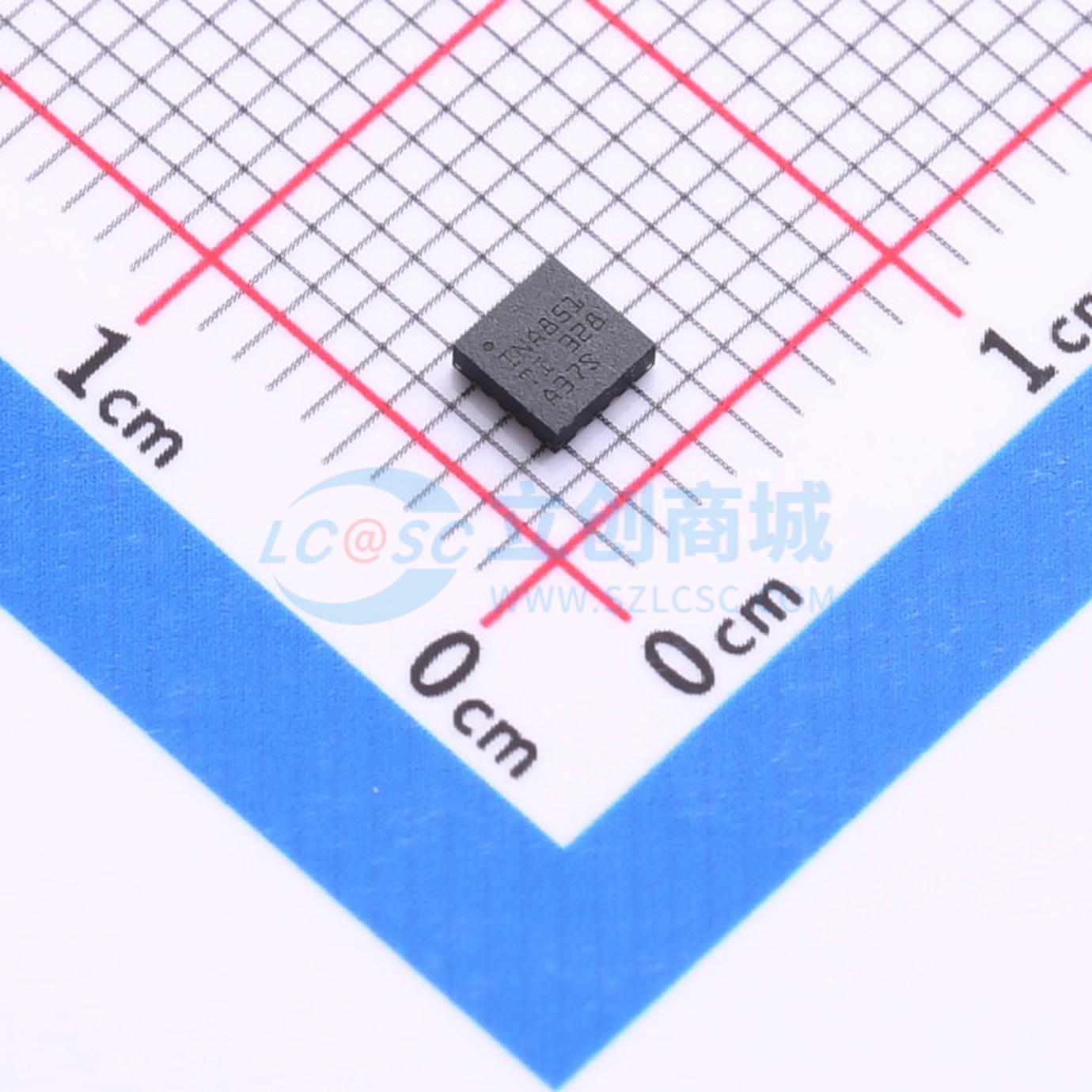

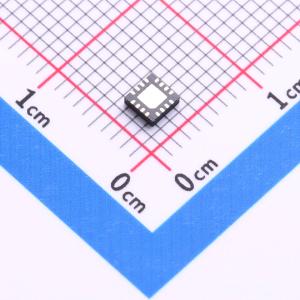

温馨提醒：图片仅供参考，商品以实物为准
INA851RGTT
INA851 精密、低噪声、全差分输出仪表放大器，具有衰减增益和输出钳位功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA851 具有低噪声 (3.2nV/√Hz)、高速 (22MHz) 和 OVP (±40V) 的全差分仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA851RGTT
- 商品编号
- C5440342
- 商品封装
- VQFN-16
- 包装方式
- 编带
- 商品毛重
- 0.226667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 106dB | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 10uV | |
| 增益带宽积(GBP) | 22MHz | |
| 压摆率(SR) | 37V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输出类型 | 差分 | |
| 静态电流(Iq) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 3.2nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 5pA/℃ | |
| 单电源 | 8V~36V | |
| 双电源(Vee ~ Vcc) | 4V~18V；-18V~-4V | |
| 电源纹波抑制比(PSRR) | 110dB | |
| 稳定时间 | 240ns |
商品概述
INA851是业界首款具有全差分输出的高精度仪表放大器。该器件经过优化，可以驱动现代高性能模数转换器（ADC）的全差分输入。INA851可以在非常宽的单电源或双电源范围内工作。通过短接或悬空两个引脚，可以将输出级增益设置为0.2或1。一个外部电阻可以设置输入级增益从1到10,000。
与其他同类放大器相比，由于使用了超β输入晶体管，INA851提供了极低的输入偏置电流和低输入参考电流噪声。先进的制造工艺提供了异常低的电压噪声、输入失调电压和失调电压漂移。附加电路保护器件输入免受超出电源电压±40V的过电压影响。该器件的输出具有内置箝位电路，以防止ADC或下游设备因过驱而损坏。
该器件设计用于最低8V单电源或±4.8V双电源供电，最高36V单电源或±18V双电源供电。
应用领域
- 模拟输入模块
- 流量变送器
- LCD测试
- 心电图（ECG）
- 手术设备
- 数字存储示波器(DSO)
- 电子秤
- 半导体测试
