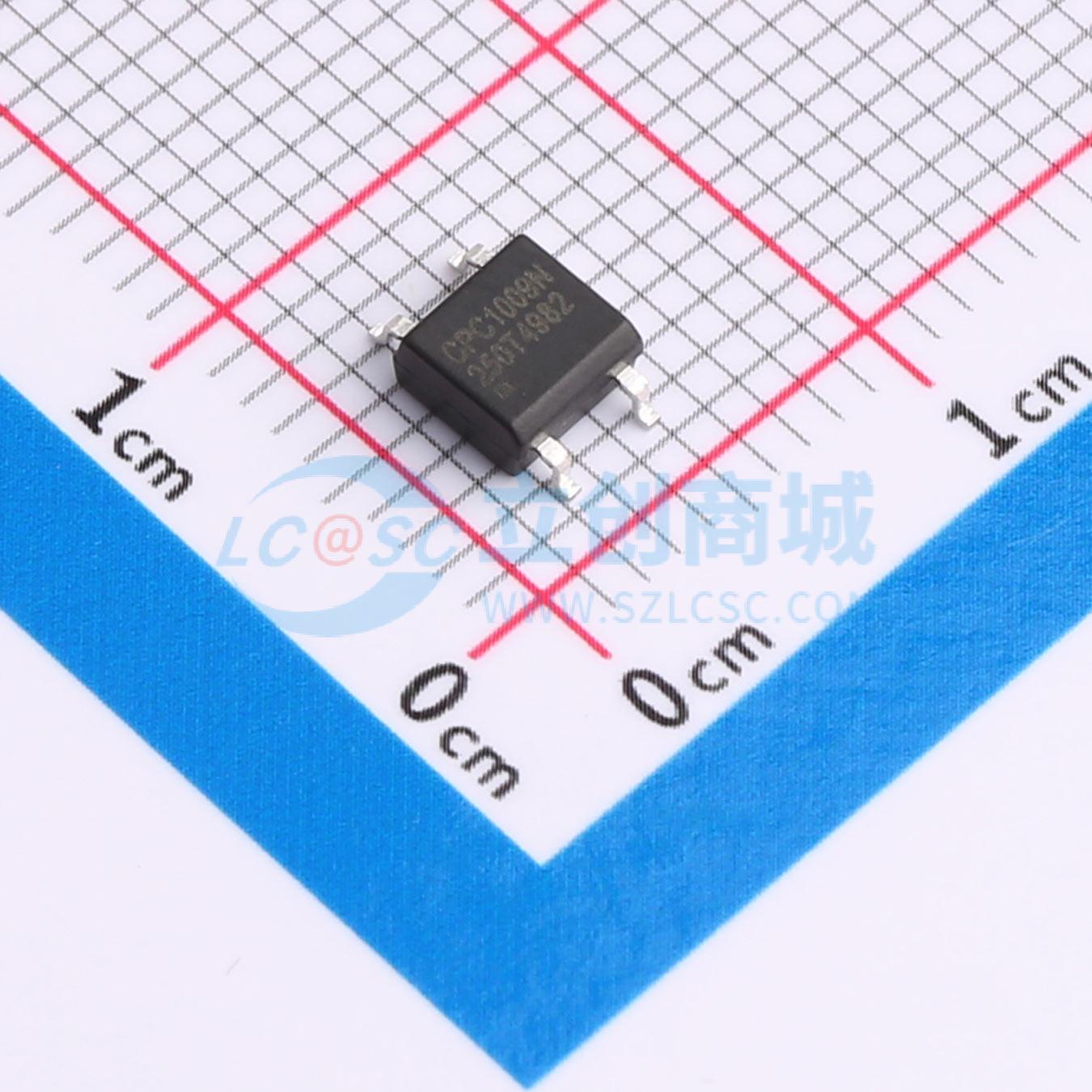

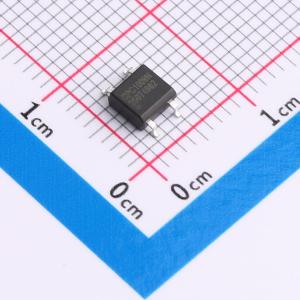

温馨提醒：图片仅供参考，商品以实物为准
CPC1009N
100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CPC1009N是一款采用4引脚SOP封装的微型低压、低导通电阻、低关态泄漏常开（1-Form-A）固态继电器。MOSFET开关和光伏芯片采用OptoMOS架构，可提供1500 Vrms的输入至输出隔离。光耦合输出由高效红外LED控制
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- CPC1009N
- 商品编号
- C5440414
- 商品封装
- SOP-4
- 包装方式
- 管装
- 商品毛重
- 0.265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 150mA | |
| 负载电压 | 100V | |
| 正向压降(Vf) | 1.36V | |
| 导通电阻 | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 500us | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW |
商品特性
- 极低输出漏电流：20nA
- 1500 Vrms 输入/输出隔离
- 小型 4 引脚 SOP 封装
- 低驱动功率需求
- 高可靠性
- 无 EMI/RFI 产生
- 提供卷带和盘装版本
- 阻燃等级 UL 94 V-0
应用领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子切换
- 输入输出子系统
- 表计（瓦时表、水表、气表）
- 医疗设备—患者/设备隔离
- 安防系统
- 工业控制
