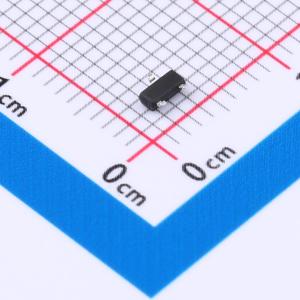

温馨提醒：图片仅供参考，商品以实物为准
SI2301F
1个P沟道 耐压:20V 电流:2.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 先进沟槽工艺技术；高功率和电流处理能力；可提供无铅产品；采用SOT - 23表面贴装封装。
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- SI2301F
- 商品编号
- C5439975
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.2A | |
| 导通电阻(RDS(on)) | 150mΩ@2.5V,1A | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 4.8nC | |
| 输入电容(Ciss) | 280pF@10V | |
| 反向传输电容(Crss) | 48pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.50Ω（典型值）
- 易于控制栅极开关
- 增强型：Vth = 2.8 至 4.2 V
- 符合 RoHS 标准
应用领域
- 升压 PFC 开关、单端反激或双晶体管正激拓扑。
- PD 适配器、LCD 与 PDP 电视以及 LED 照明。
