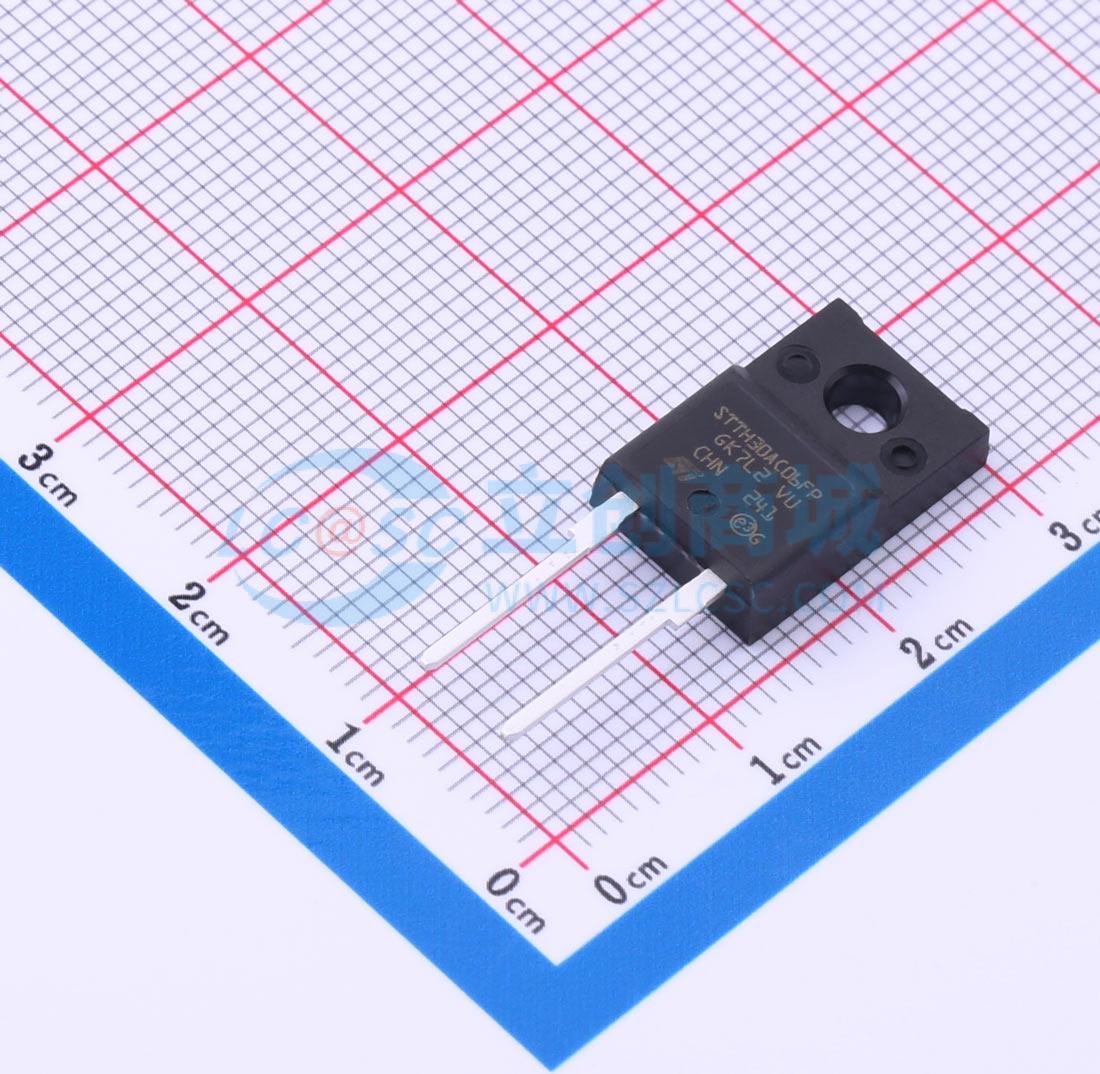

温馨提醒：图片仅供参考，商品以实物为准
STTH30AC06FP
耐压:600V 电流:30A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品采用ST Turbo 2 600 V技术，是用于开关电源和工业应用的整流和不连续模式PFC升压二极管的理想选择。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30AC06FP
- 商品编号
- C600987
- 商品封装
- TO-220FP-AC-2
- 包装方式
- 管装
- 商品毛重
- 2.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.95V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@600V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 270A |
商品概述
该器件采用Turbo 2 600V技术，适用于开关电源和工业应用，作为整流和断续模式PFC升压二极管。评估传导损耗可使用公式：P = 1.1×I_F(AV) +0.012×I_F²(RMS)。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 降低开关和传导损耗
- 绝缘封装：TO-220FPAC
- 绝缘电压：2000 V RMS正弦
应用领域
- 开关电源
- 工业应用
