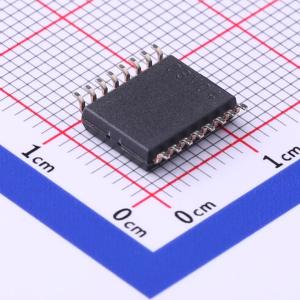

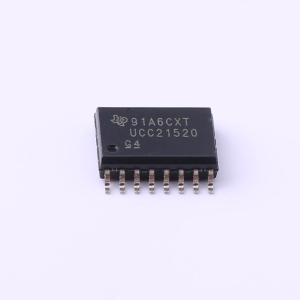

UCC21520DWR
UCC21520DWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC21520 4A/6A、5.7 kVrms 双通道隔离式栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21520DWR
- 商品编号
- C601651
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.593克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(Tj) | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 输入高电平(VIH) | 1.2V~2V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 9.2V~25V |
