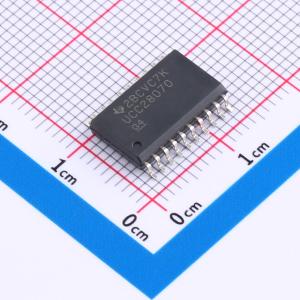

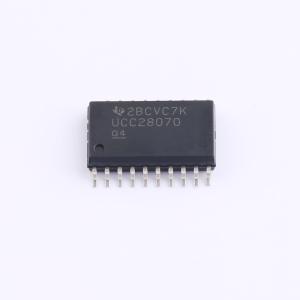

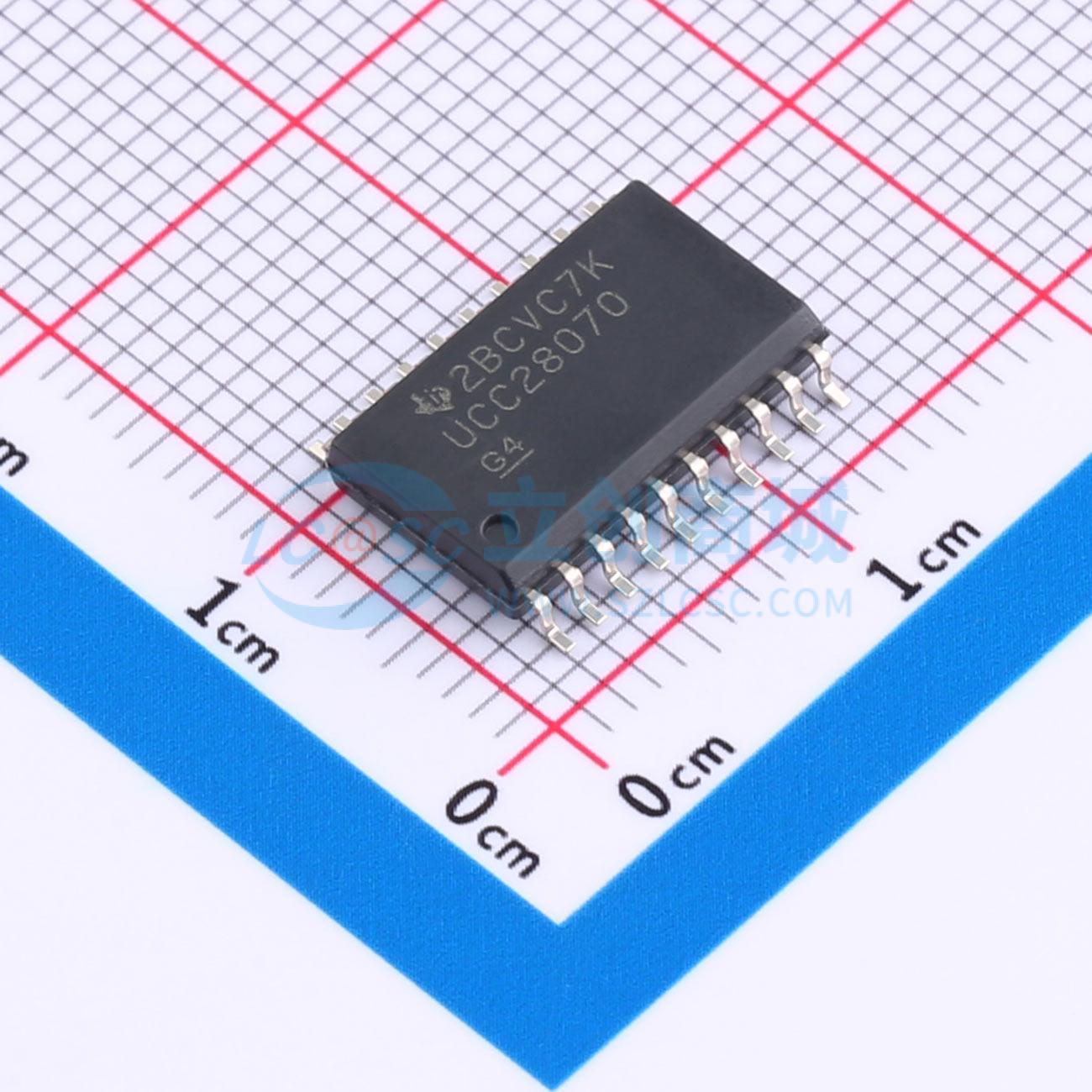

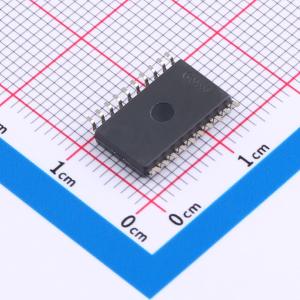

UCC28070DWR

交错连续导通模式PFC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC28070 二相交错 CCM PFC 控制器
品牌名称: TI(德州仪器)
商品型号: UCC28070DWR
商品编号: C601654
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.736克(g)

商品参数

商品概述

UCC28070是一款先进的功率因数校正（PFC）器件，集成了两个相位相差180°的脉宽调制器（PWM）。这种交错式PWM操作可大幅降低输入和输出纹波电流，使传导电磁干扰（EMI）滤波更简单、成本更低。经过显著改进的乘法器设计为两个独立的电流放大器提供共享电流参考，确保两个PWM输出均实现匹配的平均电流模式控制，同时保持稳定、低失真的正弦输入线电流。 UCC28070器件包含多项创新技术，包括电流合成和量化电压前馈，以提升功率因数（PF）、效率、总谐波失真（THD）和瞬态响应性能。频率抖动、时钟同步和压摆率增强等特性进一步拓展了性能提升的潜力。 UCC28070器件还具备多种保护功能，包括输出过压检测、可编程峰值电流限制、欠压锁定和开环保护。

商品特性

具有固有电流匹配功能的交错式平均电流模式PWM控制
采用先进的电流合成器电流检测技术，实现卓越效率
高度线性的乘法器输出，内置量化电压前馈校正，实现接近单位功率因数
可编程频率范围为30 kHz至300 kHz
可编程最大占空比钳位
可编程频率抖动速率和幅度，增强EMI抑制效果
- 幅度：3 kHz至30 kHz
- 速率：最高30 kHz
具备外部时钟同步能力
通过电压放大器输出压摆率校正，增强负载和线路瞬态响应
可编程峰值电流限制
偏置电源欠压锁定、过压保护、开环检测和PFC使能监控
外部PFC禁用接口
VSENSE和VINAC引脚开路保护
可编程软启动

应用领域

高效服务器和台式机电源
电信整流器
白色家电和工业设备

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CCM
	工作电压	11.2V~21V
	拉电流(IOH)	250mA

	属性	参数值
	灌电流(IOL)	250mA
	开关频率	105kHz
	工作电流	12mA
	工作温度	-40℃~+125℃
