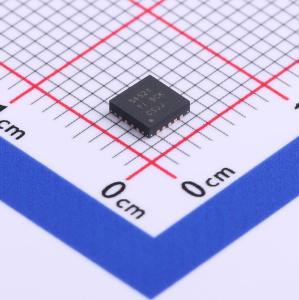

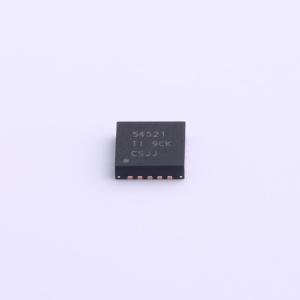

温馨提醒：图片仅供参考，商品以实物为准

TPS54521RHLR

17V输入5A同步降压转换器

SMT扩展库PCB免费打样

描述: TPS54521是一款17V、5A同步降压转换器,具有集成的高侧和低侧MOSFET,适用于小型设计。通过高效率和集成的MOSFET,进一步节省了空间。此外,通过选择高开关频率,减少了电感的尺寸。
品牌名称: TI(德州仪器)
商品型号: TPS54521RHLR
商品编号: C601655
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

商品概述

TPS54521是一款功能齐全的17V、5A同步降压转换器，通过高效率以及集成的高端和低端MOSFET针对小型设计进行了优化。通过电流模式控制（可减少元件数量）以及选择高开关频率（可减小电感器占位面积），进一步节省了空间。输出电压启动斜坡由SS/TR引脚控制，该引脚允许其作为独立电源或在跟踪情况下工作。通过正确配置使能引脚和开漏电源正常引脚，也可以实现电源排序。高端FET的逐周期电流限制可在过载情况下保护器件，而低端源电流限制可防止电流失控，进一步增强了保护功能。如果过流情况持续时间超过预设时间，将触发打嗝式保护。当管芯温度超过热关断温度时，热关断功能将使器件停止工作。TPS54521采用14引脚、3.5mm×3.5mm的热增强型QFN封装。

商品特性

集成57mΩ/50mΩ MOSFET
分离式电源轨：PVIN引脚电压范围为1.6V至17V
开关频率范围为200kHz至900kHz
可与外部时钟同步
0.8V电压基准
低至2uA的关断静态电流
打嗝式过流保护
可向预偏置输出进行单调启动
工作结温范围为-40℃至125℃
与TPS54620引脚兼容
可调节的软启动/电源排序
用于欠压和过压监测的电源正常输出
可调节的输入欠压锁定
由SwitcherPro™软件工具提供支持

应用领域

平板数字电视
机顶盒
个人视频录像机
上网本
由12V总线进行高密度3.3V/5V电源分配

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	-
	输出电流	5A
	开关频率	900kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
