INA188 是一款精密仪表放大器，采用 TI 专有的自动归零技术，实现了低偏移电压、接近零的偏移和增益漂移、出色的线性度以及超低噪声密度（12 nV/√Hz），该性能可扩展到直流。INA188 优化后可提供大于 104 dB 的出色共模抑制比（G ≥ 10）。卓越的共模和电源抑制能力支持高分辨率、精确测量应用。这种多功能的三运放设计提供了轨到轨输出，可以在 4 V 单电源或高达 ±18 V 的双电源下进行低压操作，并具有宽广的高阻抗输入范围。这些规格使该器件非常适合通用信号测量和传感器调理（如温度或桥式应用）。

单个外部电阻可以设置从 1 到 1000 的任何增益。INA188 设计使用行业标准的增益公式：G = 1 + (50 kΩ / Rg)。参考引脚可用于单电源操作中的电平移动或偏移校准。

INA188 在 -40°C 至 +125°C 的温度范围内有具体规定。

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	600kHz
	输入偏置电流(Ib)	850pA
	输入失调电压(Vos)	25uV
	共模抑制比(CMRR)	104dB
	压摆率(SR)	0.9V/us
	输出电流	18mA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	80nV/℃
	静态电流(Iq)	1.4mA
	工作温度	-40℃~+125℃
	单电源	4V~36V
	双电源(Vee ~ Vcc)	-18V~-2V；2V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	12nV/√Hz@1kHz
	输入失调电流(Ios)	850pA

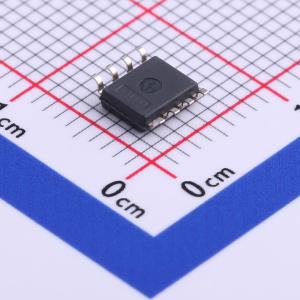

INA188IDR
