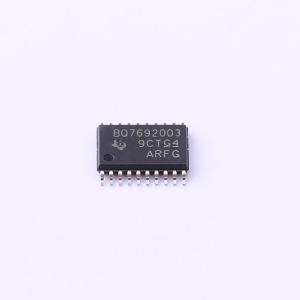

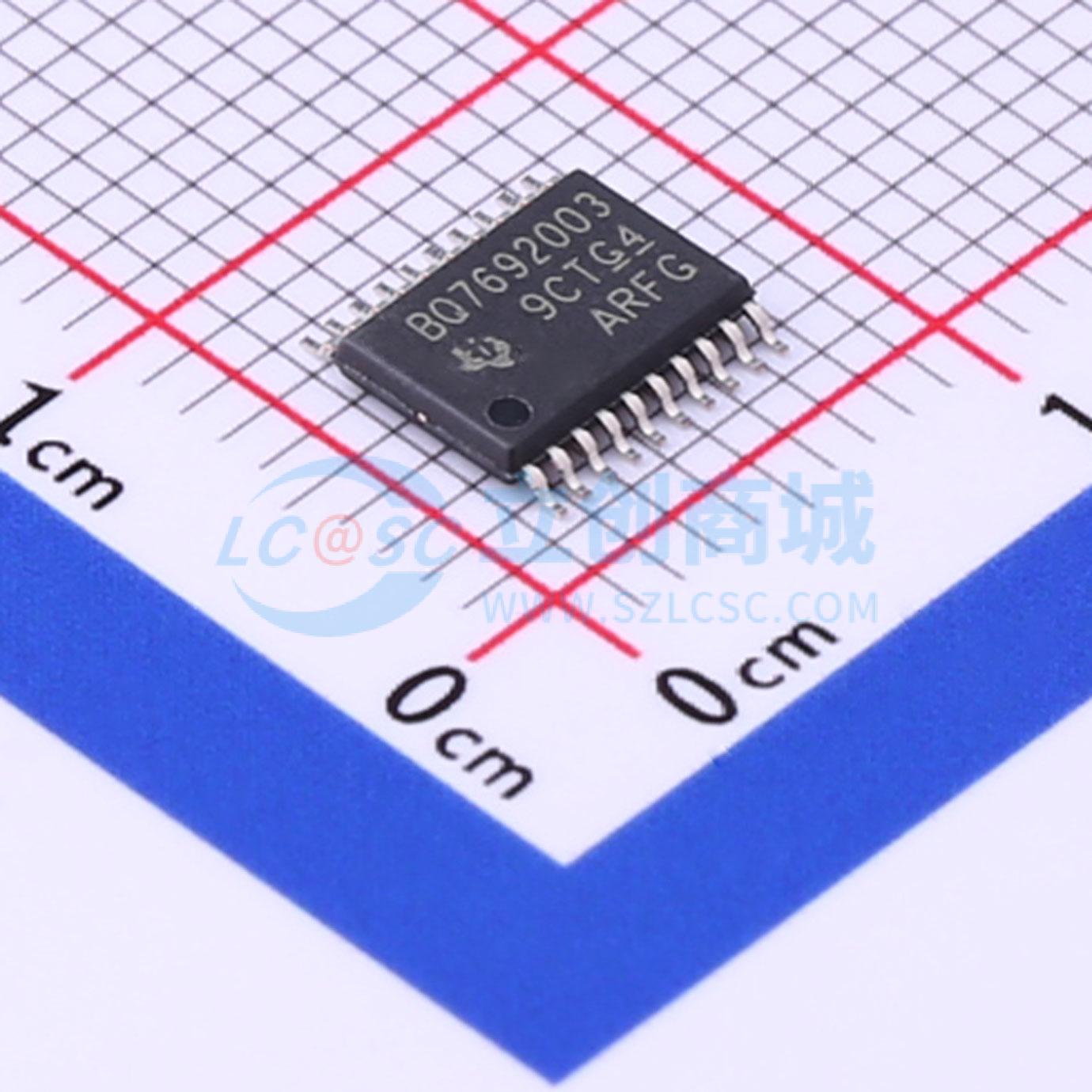

BQ7692003PWR

bq769x0系列坚固的模拟前端（AFE）器件是下一代高功率系统（如轻型电动车、电动工具和不间断电源）完整电池组监测与保护解决方案的一部分。bq769x0在设计时考虑了低功耗：可启用或禁用IC内的子模块，以控制芯片的整体电流消耗，且运输（SHIP）模式为使电池组进入超低功耗状态提供了一种简单的方法。 bq76920器件支持多达5节串联电池或典型的18V电池组，bq76930可处理多达10节串联电池或典型的36V电池组，而bq76940适用于多达15节串联电池或典型的48V电池组。这些AFE可管理多种电池化学体系，包括锂离子、磷酸铁锂等。通过I²C接口，主控制器可使用bq769x0实现许多电池组管理功能，如监测（电池电压、电池组电流、电池组温度）、保护（控制充电/放电FET）和均衡。集成的A/D转换器可对关键系统参数进行纯数字读取，校准在德州仪器（TI）的制造过程中完成。

• AFE监测特性：
  • 纯数字接口
  • 内部ADC测量电池电压、管芯温度和外部热敏电阻
  • 独立的内部ADC测量电池组电流（库仑计数器）
  • 直接支持多达三个热敏电阻（103AT）
• 硬件保护特性：
  • 放电过流（OCD）
  • 放电短路（SCD）
  • 过压（OV）
  • 欠压（UV）
  • 二级保护器故障检测
• 其他特性：
  • 集成电池均衡FET
  • 充电、放电低端N沟道FET驱动器
  • 向主微控制器发出警报中断
  • 2.5V或3.3V输出电压调节器
  • 无需EEPROM编程
  • 高电源电压绝对最大值（高达108V）
  • 简单的I²C兼容接口（可选CRC）
  • 可容忍随机电池连接

• 轻型电动车（LEV）：电动自行车、电动滑板车、助力自行车和踏板辅助自行车
• 电动工具和园艺工具
• 备用电池组（BBU）、储能系统（ESS）和不间断电源（UPS）系统
• 无线基站备用系统
• 12V、18V、24V、36V和48V工业电池组
