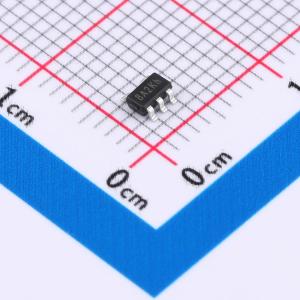

温馨提醒：图片仅供参考，商品以实物为准
LT180A2XT5/R6
检流放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT180系列电流检测放大器（也称为电流分流监测器）专为成本优化型应用而设计，可在-0.2 V至+26 V的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。LT180系列在四种固定增益器件选项中集成了匹配电阻增益网络，增益分别为20 V/V、50 V/V、100 V/V或200 V/V。这种匹配的增益电阻网络可将增益误差降至最低，并减少温度漂移
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LT180A2XT5/R6
- 商品编号
- C5366149
- 商品封装
- SOT23-5L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -200mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 80uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 10V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 0.7V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 30nV/√Hz |
商品概述
LT180系列电流检测放大器（也称为电流分流监测器）专为成本优化型应用而设计，可在-0.2 V至+26 V的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。LT180系列在四种固定增益器件选项中集成了匹配的电阻增益网络：20 V/V、50 V/V、100 V/V或200 V/V。这种匹配的增益电阻网络可将增益误差降至最低，并减少温度漂移。 LT180系列采用+2.7 V至+5.5 V单电源供电，最大电源电流为110 μA。该器件的工作温度范围为-40 °C至+125 °C，采用SOT23-5L封装。
商品特性
- 宽共模范围：-0.2 V至26 V
- 失调电压：VCM = 0 V时最大±150 μV，VCM = 12 V时最大±500 μV
- 精度：最大增益误差±1%，最大失调漂移1 μV/°C
- 增益选项：20 V/V、50 V/V、100 V/V、200 V/V
- 输出压摆率：0.7 V/μs
- 静态电流：最大110 μA
- 封装：SOT23-5L
应用领域
- 电机控制
- 电池监测、电池管理系统
- 电源管理
- 照明控制
- 过流检测
- 太阳能逆变器
