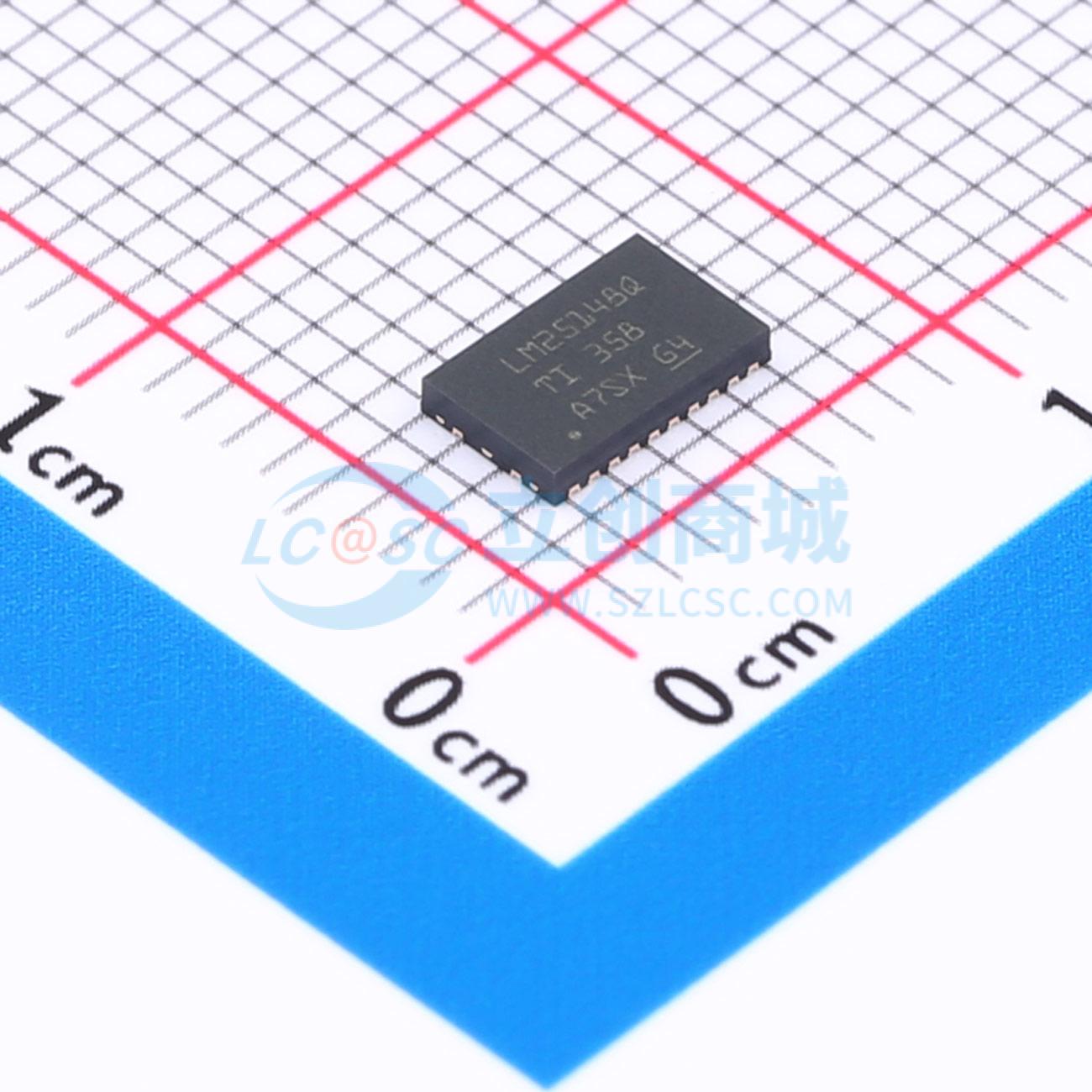

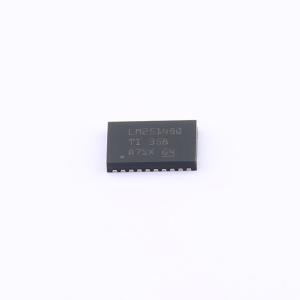

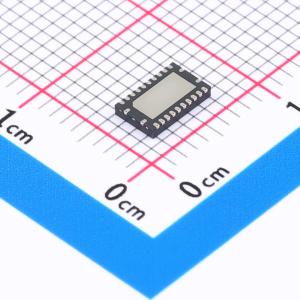

温馨提醒：图片仅供参考，商品以实物为准
LM25148QRGYRQ1
42V汽车同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25148-Q1是一款42V、超低IQ的同步降压DC/DC控制器,适用于高电流、单输出应用。该控制器采用峰值电流模式控制架构,易于环路补偿,快速瞬态响应和出色的负载和线路调节。LM25148-Q1可以在单相模式（并联输出）中设置,实现高电流应用中的精确电流共享。它还具有可选的双随机扩展频谱（DRSS）功能,用于增强EMI性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25148QRGYRQ1
- 商品编号
- C5366174
- 商品封装
- VQFN-24(3.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM25148-Q1是一款42V、超低静态电流（IQ）的同步降压DC/DC控制器，适用于大电流单输出应用。该控制器采用峰值电流模式控制架构，便于进行环路补偿，具有快速瞬态响应以及出色的负载和线性调节能力。LM25148-Q1可设置为双相模式（并联输出），在大电流应用中实现精确的均流。它能够在低至3.5V的输入电压下工作，必要时可实现接近100%的占空比。 LM25148-Q1具有独特的电磁干扰（EMI）降低特性，即双随机扩频（DRSS）。通过结合低频三角调制和高频随机调制，分别减轻了低频和高频频段的EMI干扰。这种混合技术符合行业标准EMC测试中规定的多分辨率带宽（RBW）设置。 LM25148-Q1的其他特性包括：最高150℃的结温工作温度；用户可选的二极管仿真功能，可在轻载条件下降低电流消耗；用于故障报告和输出监控的漏极开路电源正常标志；精密使能输入；可在预偏置负载下实现单调启动；集成VCC偏置电源稳压器；内部3ms软启动时间；以及具有自动恢复功能的热关断保护。 LM25148-Q1控制器采用3.5mm×5.5mm热增强型24引脚VQFN封装，引脚具有可焊侧翼，便于在制造过程中进行光学检测。
商品特性
- 符合AEC-Q100汽车应用标准：
- 器件温度等级1：环境工作温度范围为-40℃至+125℃
- 提供功能安全相关文档，有助于功能安全系统设计
- 集成EMI抑制功能
- 可选双随机扩频（DRSS）特性，可增强低频和高频频段的EMI性能
- 针对CISPR 25 Class 5要求进行了优化
- 多功能同步降压DC/DC控制器
- 宽输入电压范围：3.5V至42V
- 精度为1%的固定3.3V、5V、12V输出，或0.8V至36V可调输出
- 最高结温150℃
- 无损DCR或分流电流检测
- 关断模式电流为2.3μA
- 空载睡眠电流为9.5μA
- 内部3ms软启动斜坡
- 最多可堆叠两相
- 内部自举二极管
- 开关频率范围为100kHz至2.2MHz
- 具备SYNC输入和SYNC输出功能
- 可选脉冲频率调制（PFM）或固定脉冲宽度调制（FPWM）模式
- 具备强大的固有保护特性，确保设计可靠
- 内部打嗝模式过流保护
- 使能（ENABLE）和电源正常（PGOOD）功能
- VCC、VDDA和栅极驱动欠压锁定（UVLO）保护
- 内部或外部环路补偿
- 带迟滞的热关断保护
- 可使用WEBENCH Power Designer基于LM25148-Q1进行定制设计
应用领域
- 汽车电子系统
- 高级驾驶辅助系统（ADAS）
- 信息娱乐系统和仪表盘
- 车身电子系统
