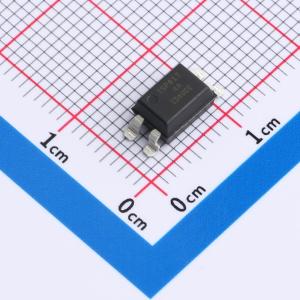

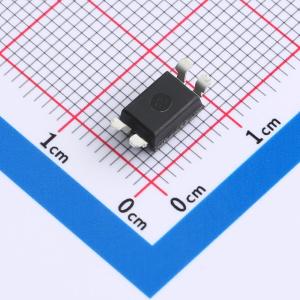

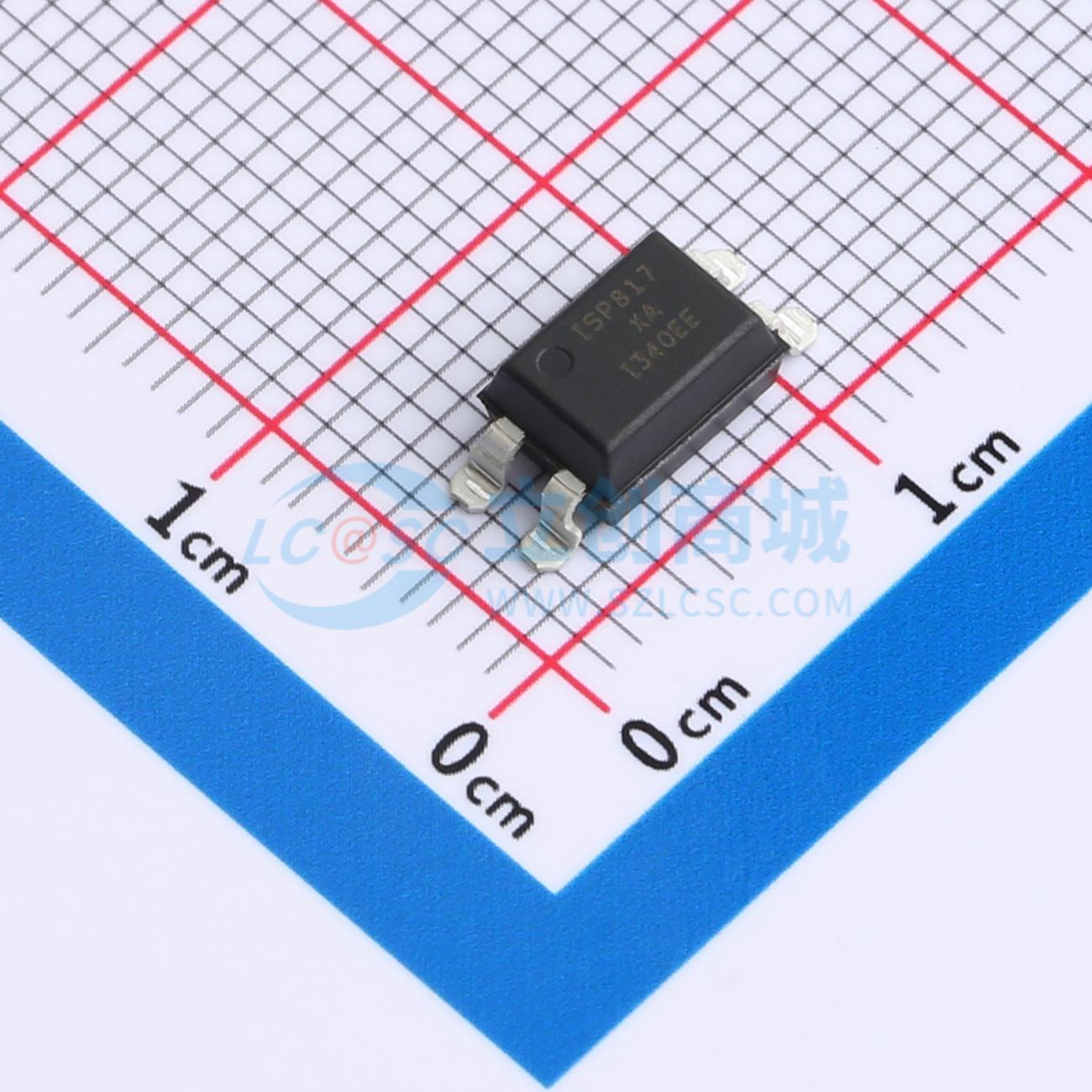

ISP817AXSMT/R
光耦合隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由红外发光二极管和 NPN 硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- ISP817AXSMT/R
- 商品编号
- C5366177
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
ISP817、ISP827和ISP847系列光耦合隔离器由一个红外发光二极管和一个NPN硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
商品特性
- 交流隔离电压5300V有效值
- 可选择电流传输比
- 宽工作温度范围
- ISP817：-55°C至+110°C
- ISP827 / ISP847：-30°C至+100°C
- 无铅且符合RoHS标准
- UL文件编号E91231，封装代码“EE”
- VDE认证证书编号40028086
应用领域
- 计算机终端
- 工业系统控制器
- 测量仪器
- 不同电位和阻抗系统之间的信号传输
