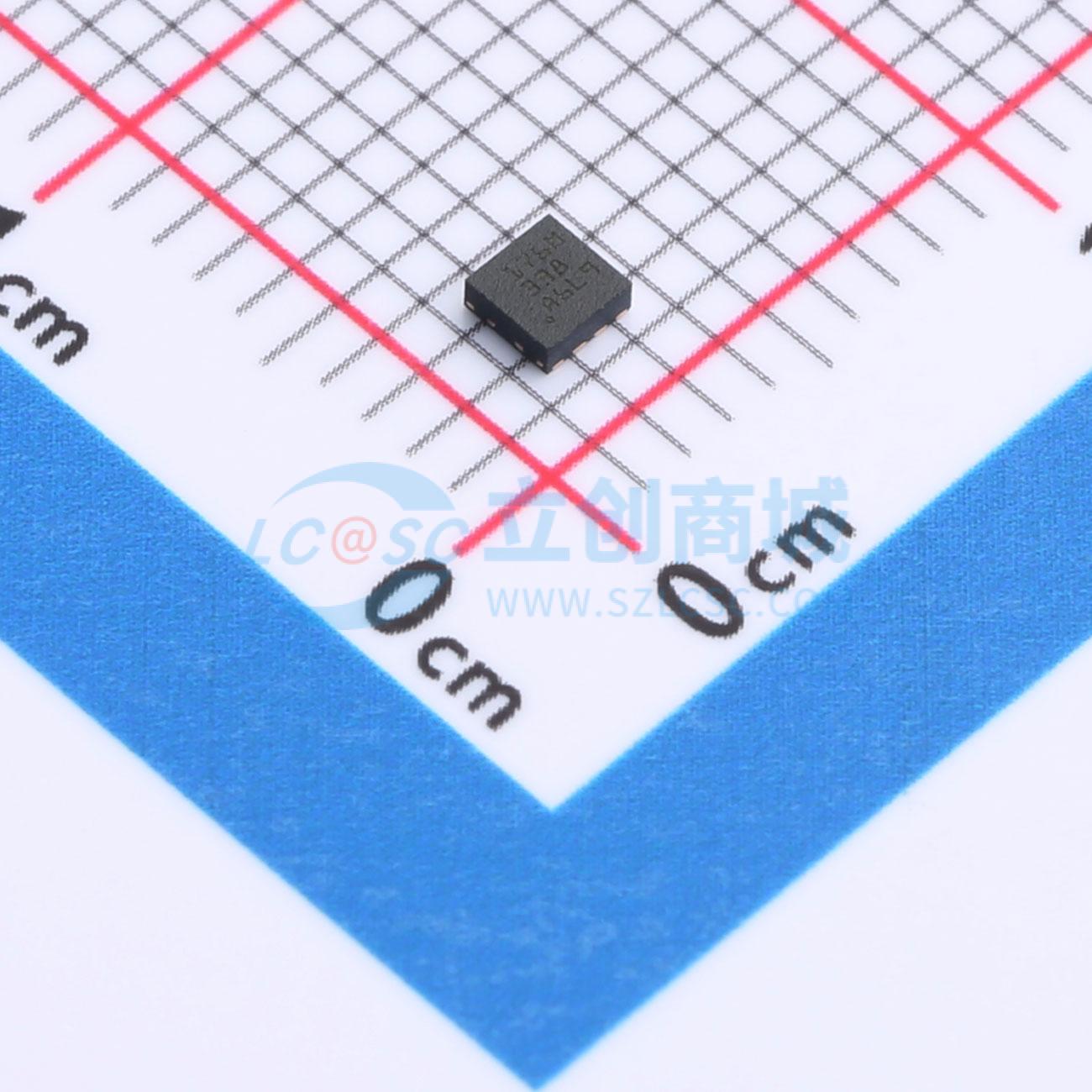

温馨提醒：图片仅供参考，商品以实物为准
BQ25176MDSGR
具有电池跟踪VINDPM的0.8A单节电池线性太阳能充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ25176M 适用于单节锂离子和磷酸铁锂电池且具有 VINDPM 的 800mA 线性电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25176MDSGR
- 商品编号
- C5366192
- 商品封装
- WSON-8
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~18V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.4V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 磷酸铁锂电池；锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 600nA |
商品概述
BQ25176M 是一款集成式 800mA 线性太阳能充电器，适用于单节锂离子、锂聚合物和磷酸铁锂电池，具有持续充电模式和电池跟踪 VINDPM。该器件具有为电池充电的单电源输出。当系统负载与电池并联时，充电电流会由系统和电池共享。
该器件分四个阶段为锂离子/锂聚合物电池充电：涓流充电阶段，用于使电池电压达到 VBAT_SHORT；预充电阶段，用于恢复完全放电的电池；恒流快速充电阶段，用于使电池充上大部分电量；以及电压调节阶段，用于使电池电量充满。
在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值 TREG 时，它会减少充电电流。充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路功能、充电状态显示和自动充电终止功能。充电电压和快速充电电流可通过外部电阻编程设定。预充电和终止电流阈值由快速充电电流设置决定。
商品特性
- 支持单节锂离子、锂聚合物和磷酸铁锂电池
- 操作可使用外部电阻器进行编程
- 用于设置电池稳压电压的 VSET：
- 锂离子电池：4.05V、4.15V、4.2V、4.35V、4.4V
- 磷酸铁锂电池：3.5V、3.6V、3.7V
- 高精度
- 充电电压精度为 ±0.5%
- 充电电流精度为 ±10%
- 充电特性
- 预充电电流为 20% ISET
- 终止电流为 10% ISET
- 用于太阳能充电的电池跟踪输入电压动态电源管理 (VINDPM)
- 用于充电功能控制的 BIAS 引脚
- 用于状态和故障指示的开漏输出
- 用于电源正常指示的开漏输出
- 集成故障保护
- 18.1V 输入过压保护
- 基于 VSET 的输出过压保护
- 1000mA 过流保护
- 125℃ 热调节；150℃ 热关断保护
- OUT 短路保护
- VSET、ISET 引脚短路/开路保护
应用领域
- 智能追踪器
- 低功耗手持设备
- 辅助太阳能充电器
