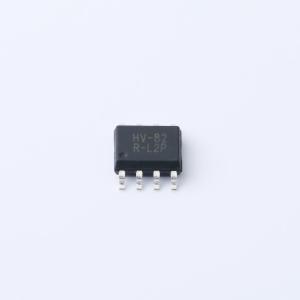

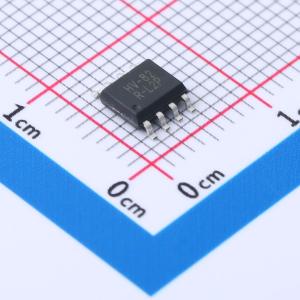

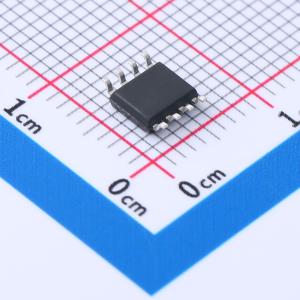

温馨提醒：图片仅供参考，商品以实物为准
LTA8082XS8/R8
精密高压运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTA8081、LTA8082 和 LTA8084（LTA808x）是一系列低功耗、48 V 宽电源电压、轨到轨输出的精密运算放大器，能够在 +4.5 V（±2.25 V）至 +48 V（±24 V）的电源范围内工作。这一代新型高压 CMOS 运算放大器与 LTA809x、LTA807x 和 LTA806x 一起，提供了一系列带宽、噪声和功率选项，以满足各种应用的需求。LTA808x 器件具有出色的直流精度和交流性能，包括低失调（典型值 ±75 μV）、低失调漂移（典型值 ±1.5 μV/°C）、10 MHz 带宽，以及在 10 kHz 时 8 nV/√Hz 的输入电压噪声密度
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTA8082XS8/R8
- 商品编号
- C5366152
- 商品封装
- SOIC-8L
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 75uV | |
| 共模抑制比(CMRR) | 116dB | |
| 压摆率(SR) | 9V/us | |
| 输出电流 | 45mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 静态电流(Iq) | 2.75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~48V | |
| 最大电源宽度(Vdd-Vss) | 48V | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
LTA8081、LTA8082和LTA8084（LTA808x）是一系列低功耗、48 V宽电源电压、轨到轨输出的精密运算放大器，能够在+4.5 V（±2.25 V）至+48 V（±24 V）的电源范围内工作。这一代新型高压CMOS运算放大器与LTA809x、LTA807x和LTA806x一起，提供了一系列带宽、噪声和功率选项，以满足各种应用的需求。LTA808x器件具有出色的直流精度和交流性能，包括低失调（典型值±75 μV）、低失调漂移（典型值±1.5 μV/°C）、10 MHz带宽，以及在10 kHz时8 nV/√Hz的输入电压噪声密度。差分输入电压范围可达负电源轨、高输出电流（±45 mA）、高达1 nF的高容性负载驱动能力和高压摆率（9 V/μs）等独特特性，使LTA808x成为适用于高压工业应用的高性能运算放大器。 LTA808x系列的稳健设计为电路设计师提供了易用性：集成了RF/EMI抑制滤波器，在过驱动条件下无相位反转，以及高静电放电（ESD）保护。LTA808x经过优化，可在-40 °C至+125 °C的扩展温度范围内，于+4.5 V（±2.25 V）至+48 V（±24 V）的电压下工作。
商品特性
- 宽电源范围：±2.25 V至±24 V、4.5 V至48 V
- 低失调电压：典型值±75 μV
- 低失调电压漂移：±1.5 μV/°C
- 高共模抑制比：116 dB
- 增益带宽：10 MHz
- 压摆率：9 V/μs
- 低噪声：在10 kHz时为8 nV/√Hz
- 低偏置电流：±10 pA，轨到轨输出
应用领域
- 电源模块中的跟踪放大器
- 商用电源
- 高端和低端电流检测
- 高精度比较器
- 电池供电仪器
- 测试和测量设备
- 多路复用数据采集系统
- 可编程逻辑控制器
