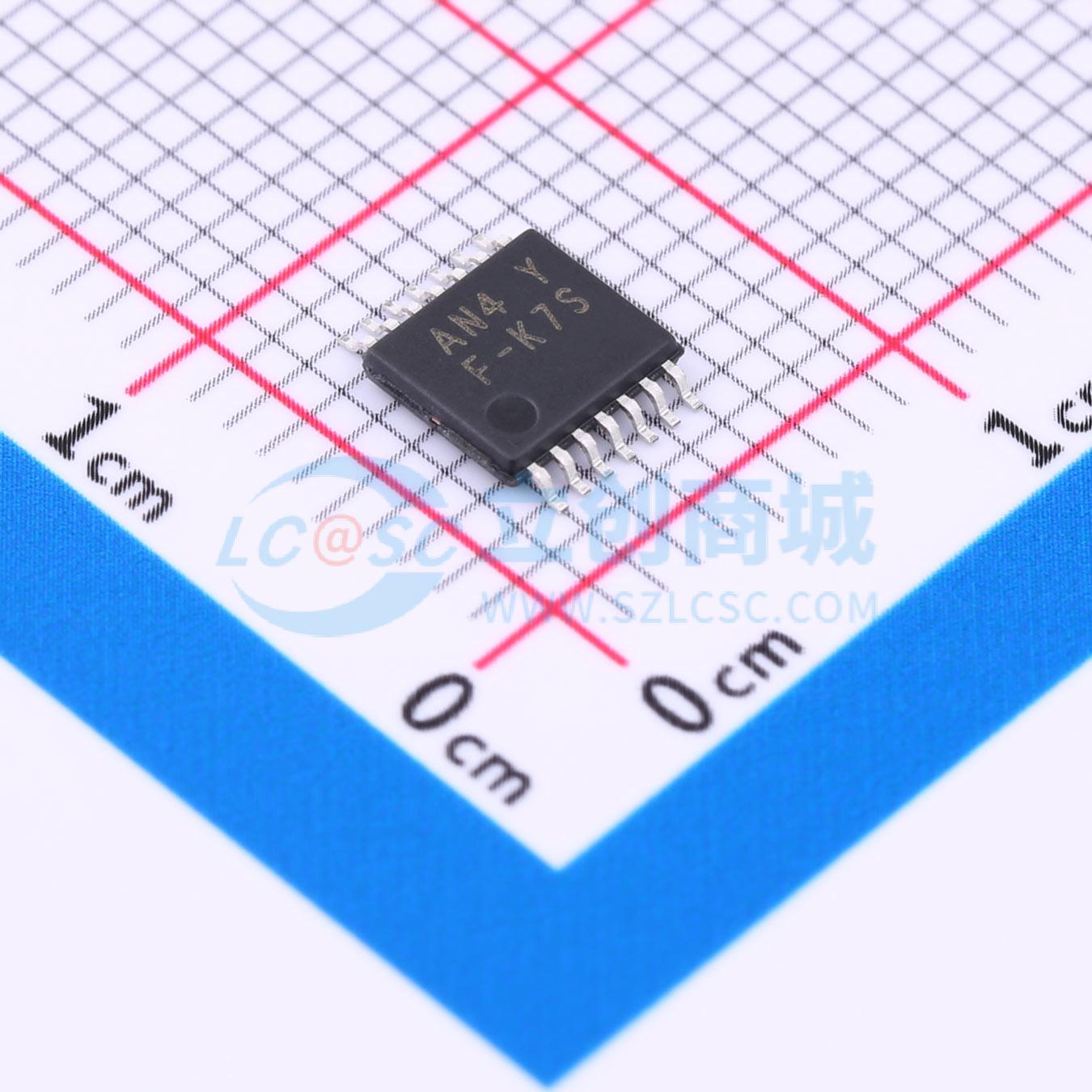

温馨提醒：图片仅供参考，商品以实物为准
LTC8814YT14/R6
低功耗放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC881x 系列单通道、双通道和四通道放大器的特点是增益带宽（GBW）与电源电流之比达到最大，非常适合电池供电的应用，如便携式仪器、便携式医疗设备、可穿戴健身设备和无线远程传感器。LTC881x 系列具有轨到轨输入和输出摆幅、15kHz 带宽，同时具备超低电源电流（每个放大器在 5.0V 时典型值为 600nA）和低噪声（在 0.1 至 10Hz 时为 6.3μVₚ₋ₚ），是精密、成本优化的“常开”传感应用的理想选择。LTC881x 放大器的稳健设计让电路设计人员使用起来更加便捷：集成了射频/电磁干扰（RF/EMI）抑制滤波器，在过驱动条件下不会出现相位反转，并且具有高静电放电（ESD）保护（3kV 人体模型）
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8814YT14/R6
- 商品编号
- C5366162
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3nV/℃ | |
| 压摆率(SR) | 6V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 177nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 27mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.7V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~2.75V |
应用领域
- 电池供电的仪器
- 消费类、工业类、医疗类、笔记本
- 可穿戴健身设备
- 传感器信号调理
- 传感器接口、环路供电、有源滤波器
- 无线传感器
- 家庭安全、远程感应、无线计量
