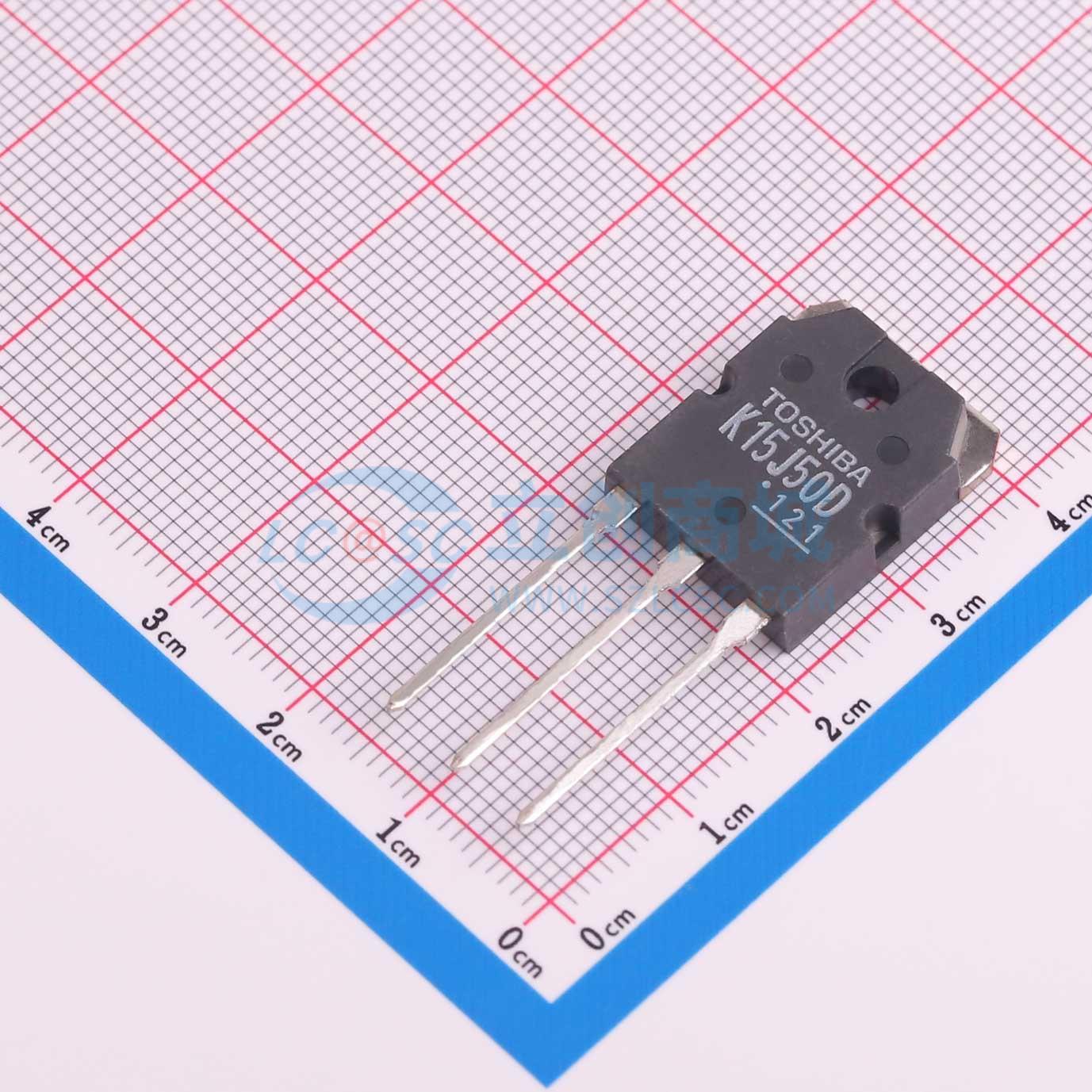

TK15J50D(F)实物图

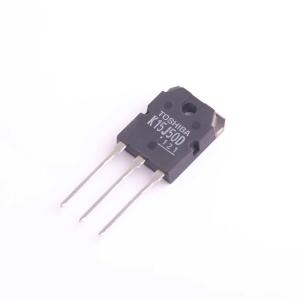

  • TK15J50D(F)商品缩略图

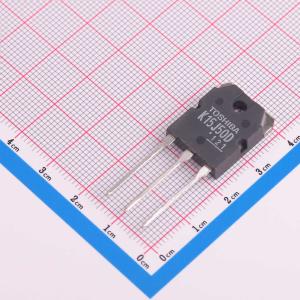

  • TK15J50D(F)商品缩略图
  • TK15J50D(F)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TK15J50D(F)

1个N沟道 耐压:500V 电流:15A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:低漏源导通电阻:RDS(Ω) = 0.33Ω (典型值)。 高正向传输导纳:|Yfs| = 8.0S (典型值)。 低泄漏电流:IDSS = 10μA (最大值) (VDS = 500V)。 增强模式:Vth = 2.0 至 4.0V (VDS = 10V, ID = 1mA)
品牌名称
TOSHIBA(东芝)
商品型号
TK15J50D(F)
商品编号
C5361057
商品封装
SC-65​
包装方式
托盘
商品毛重
6.32克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)500V
连续漏极电流(Id)15A
导通电阻(RDS(on))400mΩ@10V,7.5A
耗散功率(Pd)210W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)38nC@10V
输入电容(Ciss)1.8nF@10V
反向传输电容(Crss)9pF@25V
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)190pF

数据手册PDF

优惠活动

购买数量

(100个/托盘,最小起订量 1 个)
起订量:1 个100个/托盘

总价金额:

0.00

近期成交4
