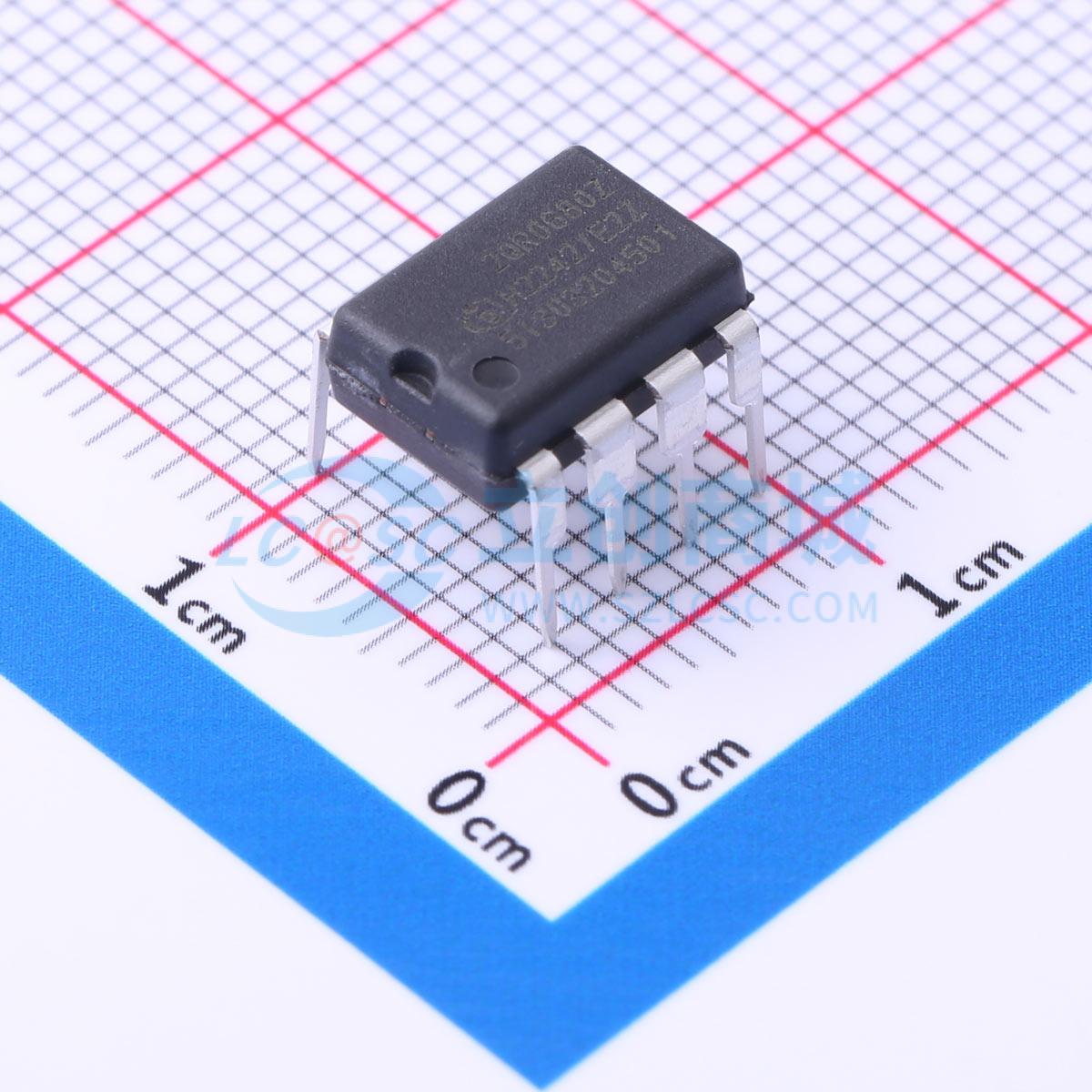

温馨提醒：图片仅供参考，商品以实物为准

ICE2QR0680Z

离线式开关电源准谐振PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CoolSET®-Q1系列（ICE2QRxx80Z）是第一代准谐振集成功率IC。它针对离线开关模式电源应用进行了优化，如液晶显示器、DVD读写器、DVD组合机、蓝光DVD、机顶盒等。通过使MOSFET开关工作在准谐振模式，开关电源有望实现更低的电磁干扰（EMI）、更高的效率以及更低的次级二极管电压应力。基于BiCMOS技术，CoolSET®-Q1系列的IC电源具有较宽的工作范围（高达25V）和较低的功耗。它还具备诸多优势，例如在极低负载下仍能进行准谐振操作，从而提高系统平均效率；采用有源突发模式操作，可在待机模式下实现超低功耗，且输出电压纹波小且可控等。
品牌名称: Infineon(英飞凌)
商品型号: ICE2QR0680Z
商品编号: C5361083
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.13克(g)

商品参数

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	晶体管耐压	800V
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)

	属性	参数值
	工作温度	-25℃~+130℃
	工作模式	QR
	反馈方式	副边反馈

商品概述

CoolSET®-Q1系列（ICE2QRxx80Z）是第一代准谐振集成功率IC。它针对离线开关模式电源应用进行了优化，如液晶显示器、DVD读写器、DVD组合机、蓝光DVD、机顶盒等。通过使MOSFET开关工作在准谐振模式，开关电源有望实现更低的电磁干扰（EMI）、更高的效率以及更低的次级二极管电压应力。基于BiCMOS技术，CoolSET®-Q1系列的IC电源具有较宽的工作范围（高达25V）和较低的功耗。它还具备诸多优势，例如在极低负载下仍能进行准谐振操作，从而提高系统平均效率；采用有源突发模式操作，可在待机模式下实现超低功耗，且输出电压纹波小且可控等。

商品特性

具备内置启动单元的800V雪崩坚固型CoolMOS®
直至极低负载仍可进行准谐振操作
采用有源突发模式操作，实现低待机输入功率（<0.1W）
随负载降低进行数字式频率降低，以减少开关损耗
内置数字软启动
折返点校正和逐周期峰值电流限制
最大导通/关断时间限制
具备VCC过压和欠压保护的自动重启模式
具备过载保护的自动重启模式
具备过温保护的自动重启模式
具备可调节输出过压保护和变压器短路绕组保护的锁存关断模式

应用领域

液晶显示器
DVD读写器
DVD组合机
蓝光DVD
机顶盒
