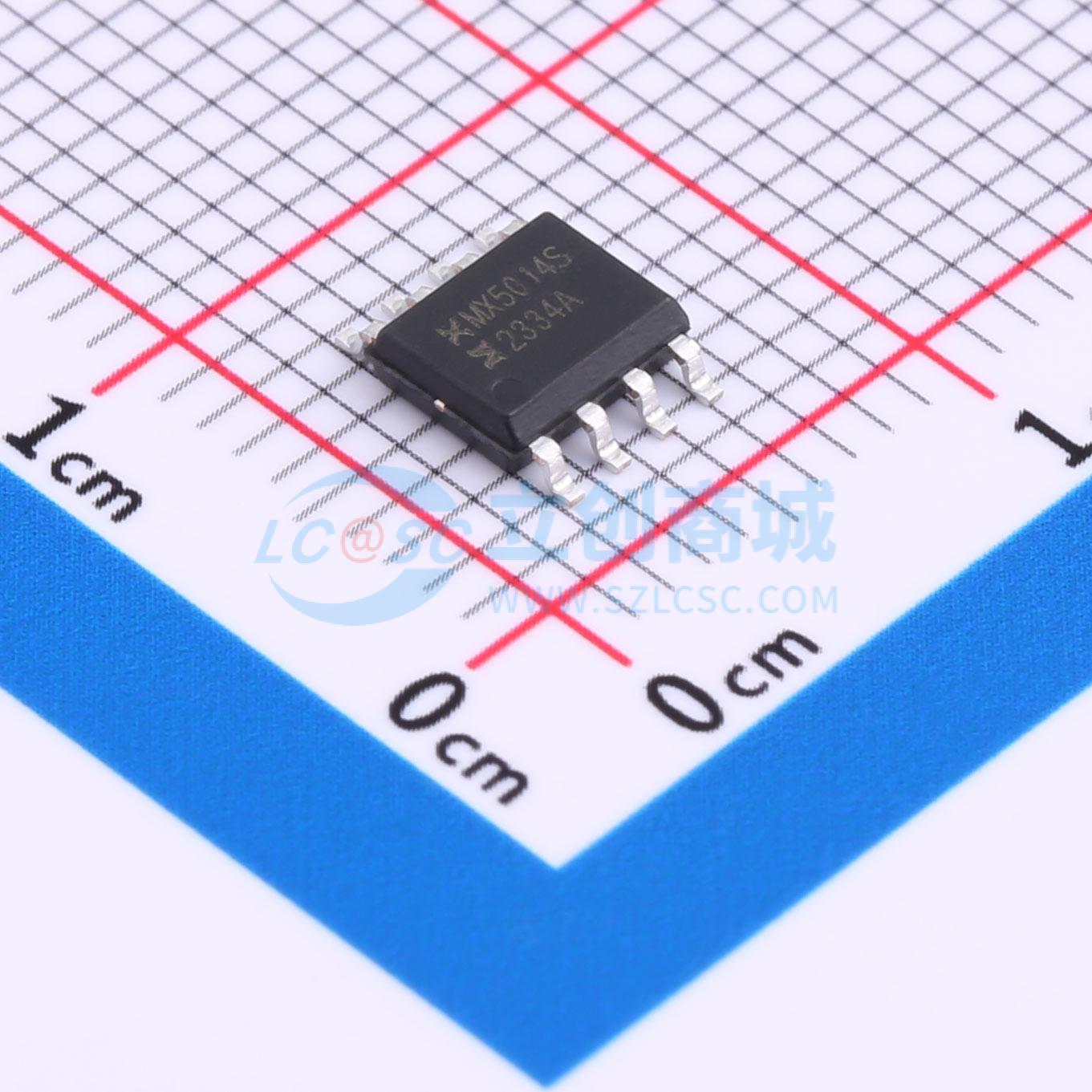

MX5014S

高边驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高边驱动，50v高边驱动，高侧驱动，高边开关控制器
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX5014S
商品编号: C5359091
商品封装: SOP-8L
包装方式: 编带
商品毛重: 0.185167克(g)

商品参数

商品概述

MX5014S栅极驱动器专为用作高端或低端开关的N沟道增强型功率MOSFET的栅极控制而设计。MX5014S可无限期维持导通状态输出。MX5014S的工作电源电压范围为2.75V至30V。在高端配置中，该驱动器可控制开关负载高达50V的MOSFET。在低端配置中，采用独立电源时，最大开关电压仅受MOSFET限制。 MX5014S具有与TTL兼容的控制输入。MX5014S的特点是内置电荷泵，可维持高于可用电源电压的栅极电压。该驱动器能够在2.75V电源下导通逻辑电平MOSFET，或在5V电源下导通标准MOSFET。栅源输出电压在内部被限制在约15V。 MX5014S可防止汽车负载突降、电池反接以及-20V的感性负载尖峰。驱动器的过压关断功能会在约35V时关断外部MOSFET，以保护负载免受电源波动影响。 MX5014S采用塑料8引脚SOP封装。

商品特性

工作电源电压范围为2.75V至50V
最大电源电流为100μA（5V电源）
典型关断状态电流为15μA
内置电荷泵
与TTL兼容的输入
可承受65V瞬态电压（负载突降）
内置15V栅极钳位保护
最少外部元件
可在高端或低端配置下工作
控制输入下拉电流为1μA
同相配置

应用领域

电池管理系统
灯具控制
加热器控制
电源总线开关
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边；低边
	负载类型	MOSFET
	工作电压	2.75V~50V

	属性	参数值
	上升时间(tr)	500us
	特性	过压保护(OVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	15uA
