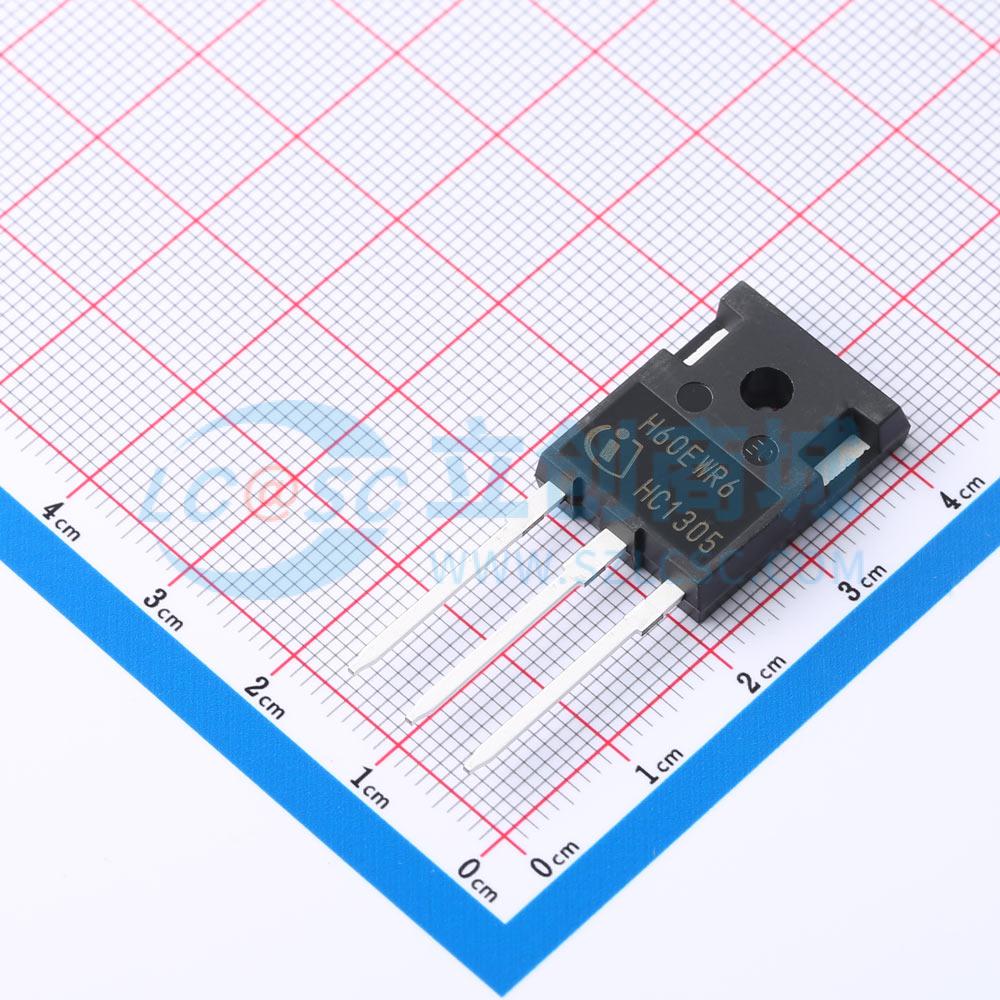

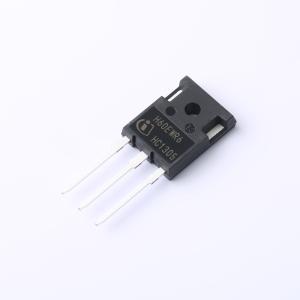

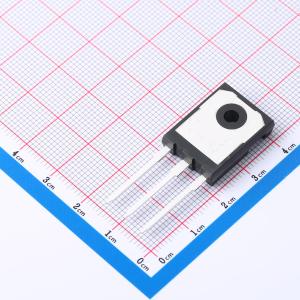

温馨提醒：图片仅供参考，商品以实物为准
IKWH60N65WR6
650V 100A
- 描述
- 特性：VCE = 650 V。 IC = 60 A。 引脚到引脚爬电距离 > 4.8 mm。 引脚到引脚电气间隙距离 > 3.4 mm。 针对PFC和焊接应用优化的单片二极管。 稳定的温度特性。应用：PFC。 焊接
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKWH60N65WR6
- 商品编号
- C5359103
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.352917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 240W | |
| 输出电容(Coes) | 44pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 1.85V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.6mA | |
| 栅极电荷量(Qg) | 174nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.27nF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 311ns | |
| 导通损耗(Eon) | 1.82mJ | |
| 关断损耗(Eoff) | 850uJ | |
| 反向恢复时间(Trr) | 92ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 19pF |
