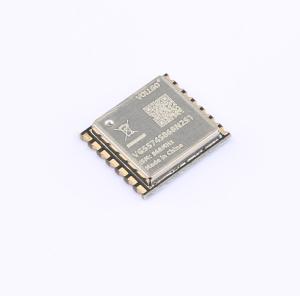

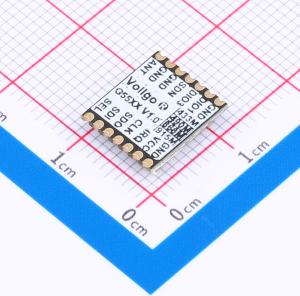

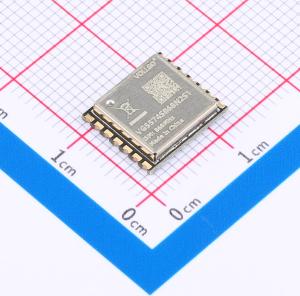

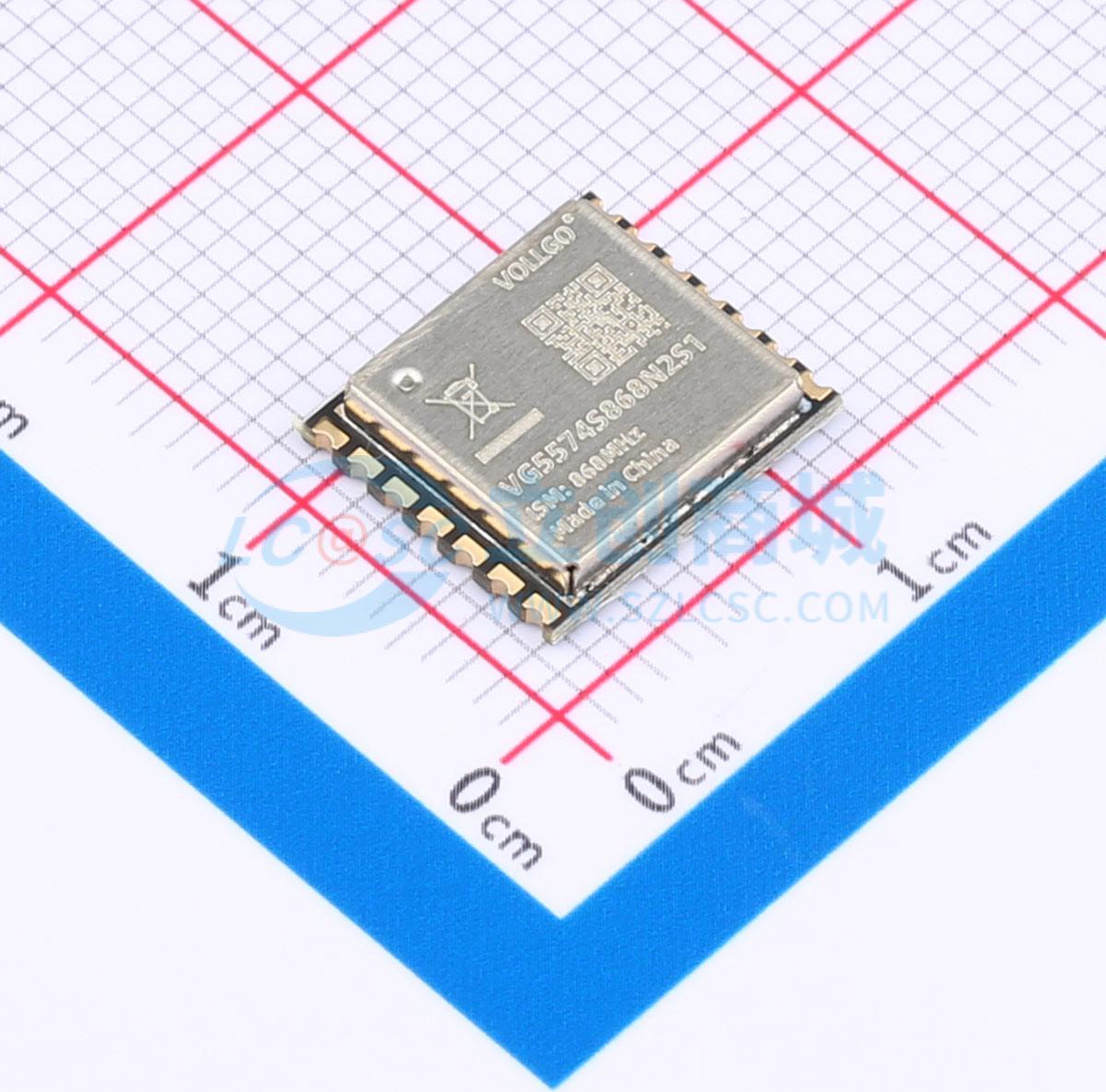

VG5574S868N2S1

Silicon Labs SI4463 868MHz 小体积远距离射频模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VG5574SxxxNxS1 系列无线模块，是基于 Silicon Labs 的 SI4463 高性能无线收发芯片设计的一款体积小巧、低功耗、远距离的双向无线收发模块。 Silicon Laboratories 的 Si446x 器件是一款高性能、低电流的射频收发器，可覆盖 142 至 1050MHz 全球主要 sub-GHz ISM 频段，并具有低至–129 dBm 的出色接收灵敏度。模块高达+20dBm 的输出功率与出色的高接收灵敏度，确保在恶劣的工作条件下仍可提供稳健的通讯链接预算。模块可以满足全球监管标准：FCC、ETSI、无线 MBus 和 ARIB。该模块工作参数配置非常灵活，具体配置文件可以通过 Silicon Labs 网站上的 Wireless Development Suite（WDS）工具生成。模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用该模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。
品牌名称: Vollgo(沃进)
商品型号: VG5574S868N2S1
商品编号: C5359152
商品封装: SMD
包装方式: 托盘
商品毛重: 1.41克(g)

商品参数

商品概述

VG5574SxxxNxS1系列无线模块是一款小型、低功耗、远距离双向无线收发模块。Silicon Laboratories的Si446x器件是高性能、低电流收发器，覆盖142至1050 MHz的亚GHz频段。所有型号均具有-129 dBm的出色灵敏度，同时实现极低的主电流和待机电流消耗。Si4463可覆盖所有主要频段。Si446x具有最佳的相位噪声、阻塞和选择性性能，适用于窄带和无线MBus许可频段应用。69分贝的邻道选择性和12.5 kHz的信道间隔确保在恶劣的射频条件下，这对于窄带操作和可靠接收尤为重要。Si4463可提供高达+20 dBm的出色输出功率和出色的传输效率。高输出功率和灵敏度造就了行业领先的146分贝链路预算，可实现更远的通信距离和高度可靠的通信链路。这些器件可满足全球监管标准：FCC、ETSI、无线MBus和ARIB。所有器件均设计为符合802.15.4g和WMbus智能计量标准。这些器件非常灵活，可通过Silicon Labs网站上的无线开发套件（WDS）进行配置。该模块集成了所有射频相关功能和器件。用户无需深入了解射频电路设计，即可使用该模块轻松开发性能稳定、可靠性高的无线解决方案和无线物联网设备。

商品特性

频率范围 = 142 - 1050 MHz
接收灵敏度 = -129 dBm
调制方式：(G)FSK、4(G)FSK、(G)MSK、OOK
最大输出功率：+20 dBm（Si4463）、+16 dBm（Si4461）、+13 dBm（Si4460）
PA支持+27或+30 dBm
接收电流10/13 mA
+10 dBm时发射电流18 mA（Si4460）
自动增益控制（AGC）
低物料清单
低电量检测器
温度传感器
20引脚QFN封装
符合IEEE 802.15.4g和WMBus标准
适用于FCC Part 90 Mask D、FCC Part 15.247、15231、15249、ARIB T-108、T-96、T-67、RCR STD-30、中国管理规定、ETSI Class I操作EN300 220

应用领域

物流跟踪
仓库巡检
电子标签
替代232和485进行无线数据通信
工业仪表的无线数据采集与控制
AMR（水、电、气）三表抄读
建筑物和房屋控制（智能家居）
消费电子产品的无线遥控
无线报警与安全系统
无线传感器网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	868MHz
	调制方式	OOK；FSK
	发射功率	20dBm
	接口类型	SPI

	属性	参数值
	工作电压	1.8V~3.8V
	接收电流	13.7mA
	发送电流	88mA
	接收灵敏度	-129dBm
	工作温度	-40℃~+85℃
