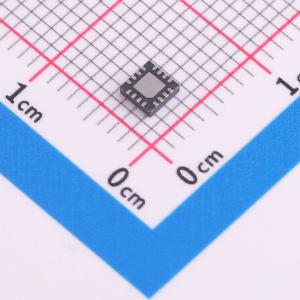

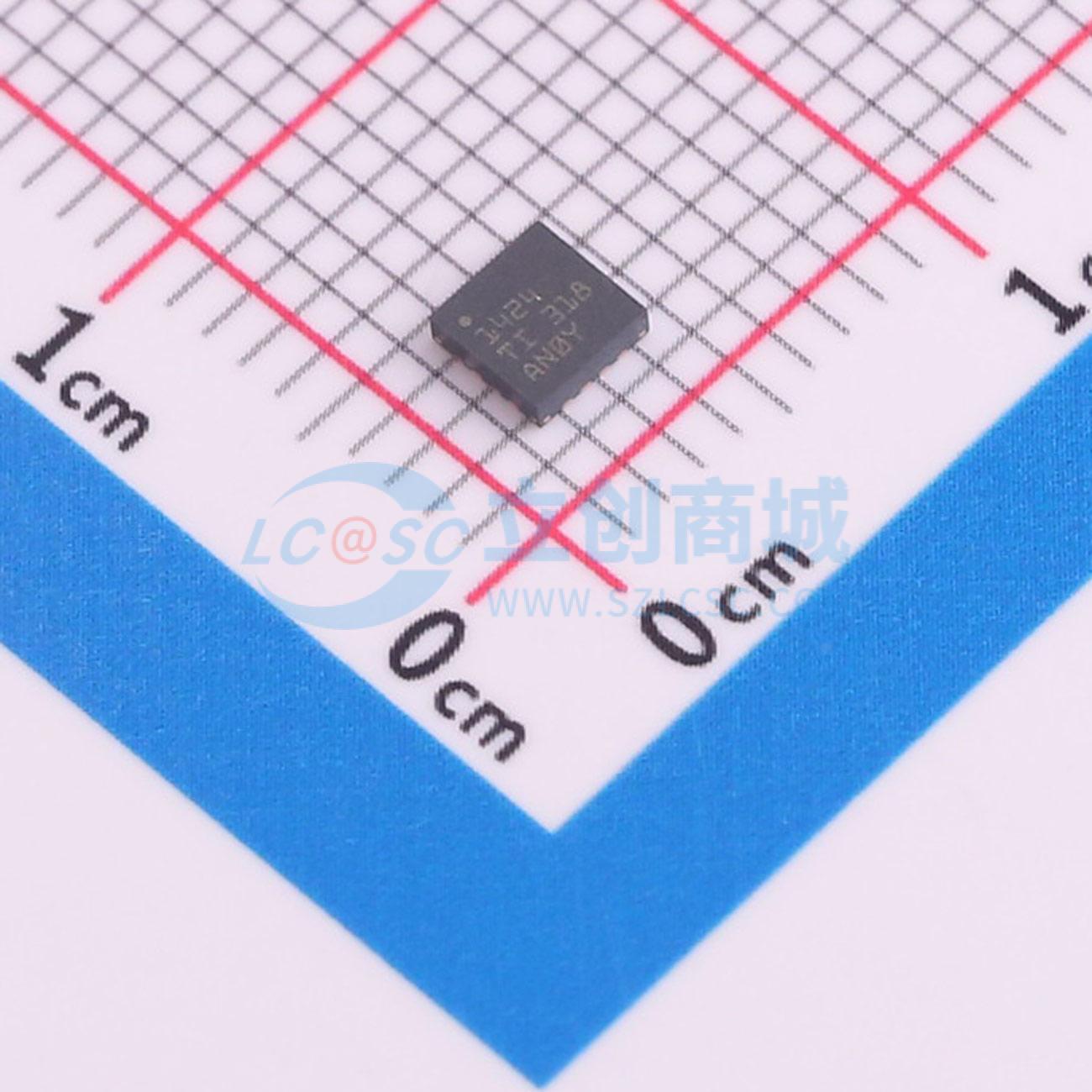

THVD1424RGTR

THVD1424 3-V至5.5-V RS-485收发器，具有斜率控制、集成120欧姆可切换终端电阻和双工切换功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THVD1424是一款灵活的RS-485收发器，适用于工业应用。该设备具有片上120Ω终端电阻、斜率控制以及半双工和全双工模式之间的互换性。
品牌名称: TI(德州仪器)
商品型号: THVD1424RGTR
商品编号: C5359161
商品封装: VQFN-16(3x3)
包装方式: 编带
商品毛重: 0.121826克(g)

商品参数

商品概述

THVD1424 是一种适用于工业应用的灵活RS-485收发器。该器件具有片上120欧姆终端电阻、斜率控制以及半双工和全双工模式之间的可互换性。所有这些功能都是通过引脚控制的。这使得该器件可以在任何网络中的任何节点位置（末端节点或中间节点）使用，无论是两线制（半双工）还是四线制（全双工），无论是慢速还是快速。最终设备设计者现在可以设计一个通用的印刷电路板（PCB），并通过软件配置以满足各种应用需求。这样可以为客户节省大量的设计和认证时间。

总线引脚对高水平的IEC接触放电ESD事件具有免疫力，从而消除了对额外系统级保护组件的需求。该器件的工作电源电压范围为3至5.5伏，而逻辑电源电压范围为1.65伏至5.5伏。宽共模电压范围和低输入漏电流使得该器件适用于长电缆多点应用。

该器件采用节省空间且散热效率高的16引脚VQFN封装。该器件的工作环境温度范围为-40℃至125℃。

应用领域

工厂自动化与控制
建筑自动化
工业运输
HVAC系统
智能电表
照明
电网基础设施

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V

	属性	参数值
	数据速率	20Mbps
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	3mA
	通讯模式	全双工；半双工
