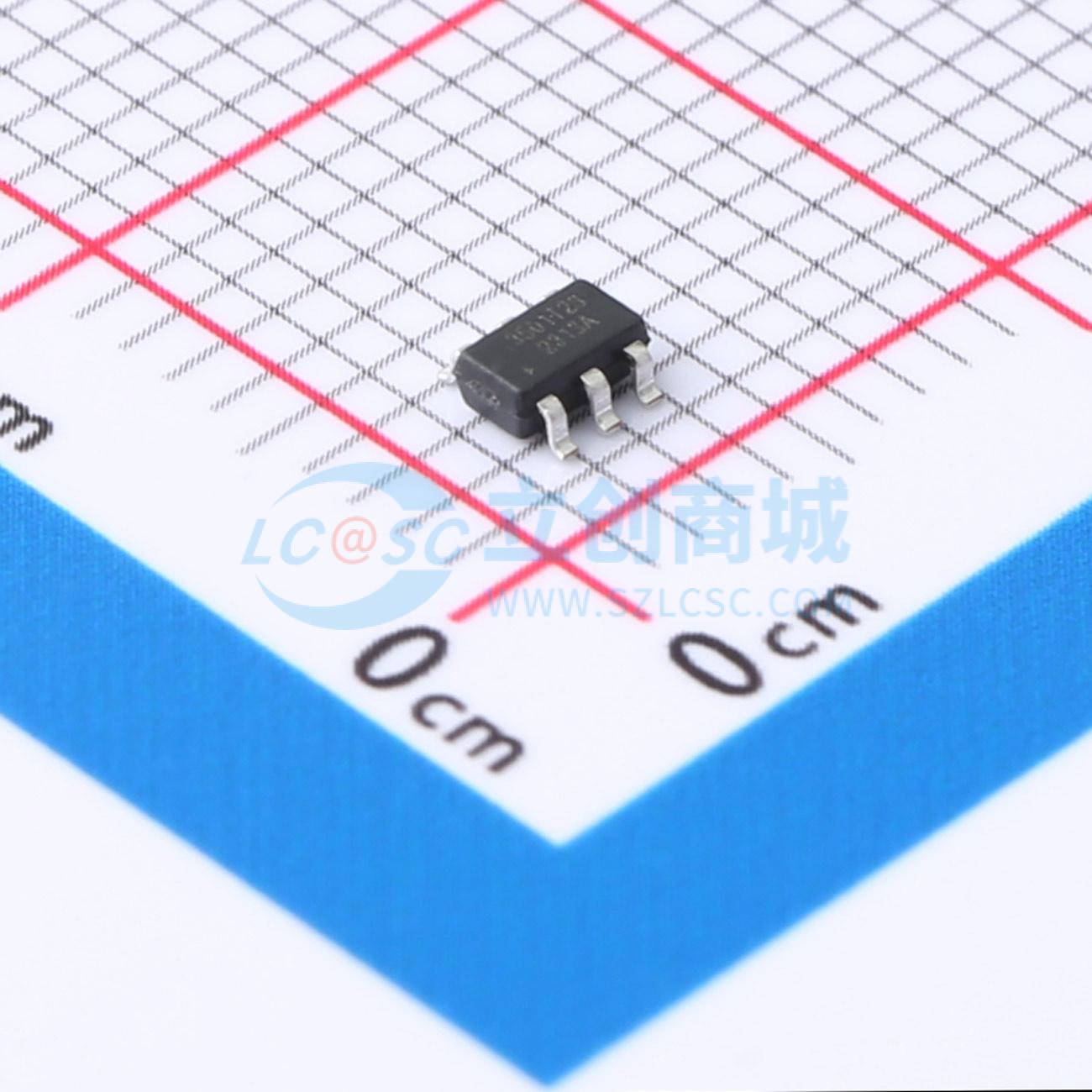

温馨提醒：图片仅供参考，商品以实物为准
MX3501T23
4.5ns，轨到轨，高速比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 推挽输出比较器MX3501T23具有4.5ns的快速传播延迟，工作电压范围为2.7V至5V。
- 商品型号
- MX3501T23
- 商品编号
- C5359092
- 商品封装
- SOT23-6L
- 包装方式
- 编带
- 商品毛重
- 0.048933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 2pA | |
| 传播延迟(tpd) | 4.5ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 57dB | |
| 输出类型 | 推挽 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 3.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.35V；1.35V~2.75V | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 输入失调电流(Ios) | 2pA | |
| 响应时间(tr) | 1.5ns |
商品概述
MX3501T23 是一款推挽输出比较器，具有快速的 4.5ns 传播延迟，工作电压范围为 1.8V 至 5.5V。其输入共模范围超越电源轨，使其成为低电压应用的理想选择。轨到轨输出可直接驱动 CMOS 或 TTL 逻辑。微型封装为便携式和空间受限的应用提供了选择。该单路器件采用 SOT23-6 封装。
商品特性
- 高速：4.5ns
- 轨到轨输入/输出
- 电源电压：1.8V 至 5.5V
- 推挽式 CMOS 输出级
- 关断功能
- 低电源电流：3.2mA
- 6引脚 SOT23 封装
应用领域
- 测试设备
- 无线基站
- 阈值检测器
- 过零检测器
- 窗口比较器
