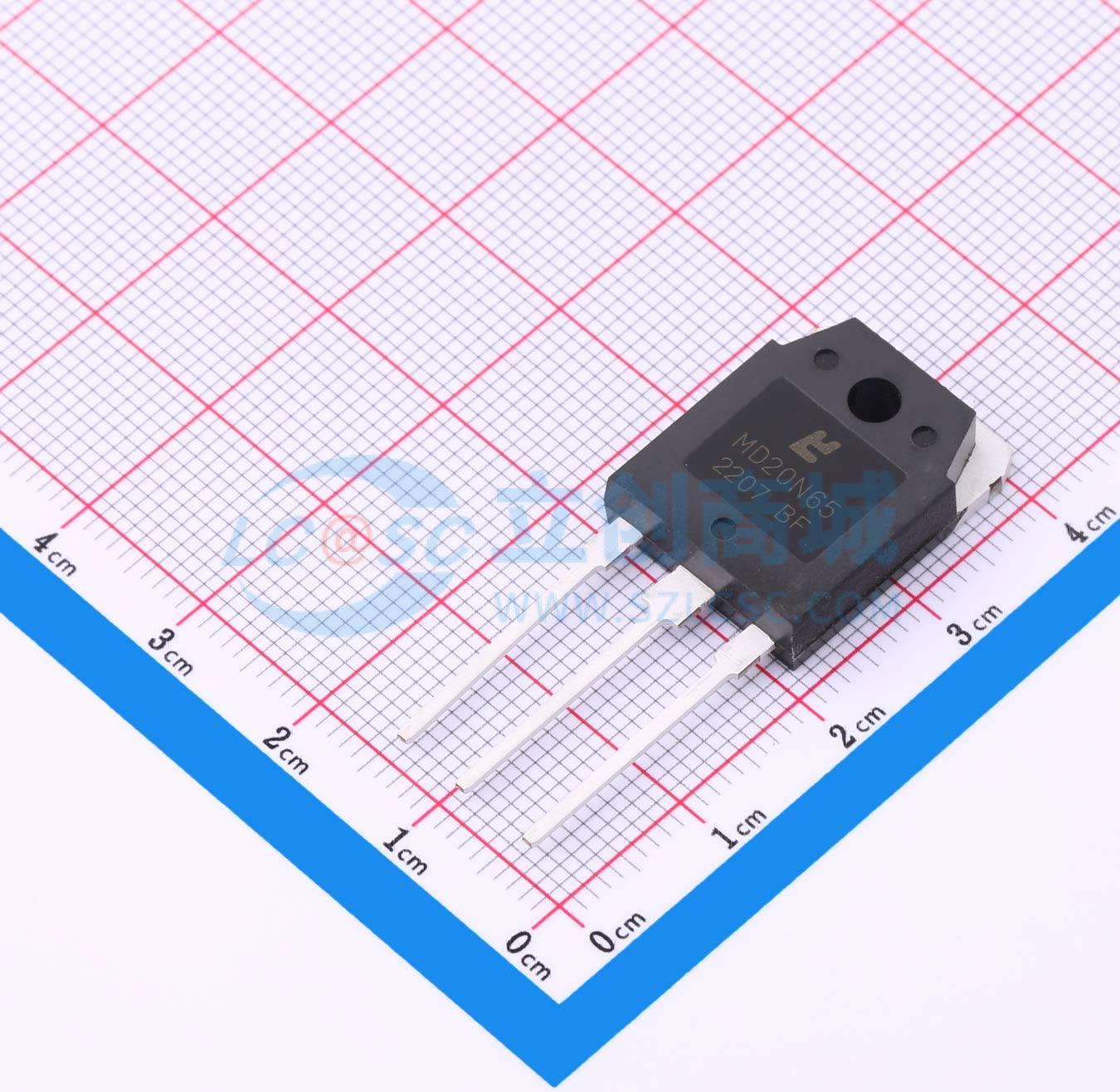

温馨提醒：图片仅供参考，商品以实物为准
MD20N65
1个N沟道 耐压:650V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD20N65是一款采用先进MOSFET技术制造的硅N沟道增强型MOSFET，该技术可降低导通损耗、改善开关性能并提高雪崩能量。这款晶体管适用于开关电源、高速开关及通用应用领域。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MD20N65
- 商品编号
- C5352770
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 6.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 390mΩ@10V | |
| 耗散功率(Pd) | 300W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 62nC@10V | |
| 输入电容(Ciss) | 3.12nF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 250pF |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 22 mΩ（典型值17 mΩ）
- 在VGS = 2.5V时，RDS(ON) ≤ 36 mΩ（典型值26 mΩ）
- SOT - 23封装
应用领域
- 负载开关
- PWM应用
- 电源管理
