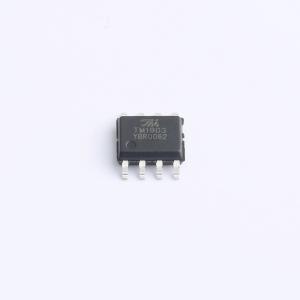

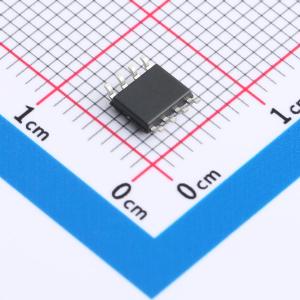

温馨提醒：图片仅供参考，商品以实物为准
TM1903
3通道LED恒流驱动专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1903是单线三通道LED恒流驱动专用电路，可通过数字接口DIN输入，与DO口级联，外部控制器只需单线即可对芯片进行控制。芯片内部集成有MCU单线单通道数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路。VDD引脚内部集成5V稳压管，外围器件少。
- 品牌名称
- TM(天微)
- 商品型号
- TM1903
- 商品编号
- C5352786
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 6V~24V | |
| 开关频率 | - | |
| 通道数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 14mA | |
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM1903是单线三通道LED恒流驱动专用电路，可通过数字接口DIN输入，与DO口级联，外部控制器只需单线即可对芯片进行控制。芯片内部集成有MCU单线单通道数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路。VDD引脚内部集成5V稳压管，外围器件少。适用于护栏管、点光源等LED装饰类产品。
商品特性
- 采用功率CMOS工艺，OUT输出端口耐压24V
- VDD内置5V稳压管，串接电阻后电压支持6~24V
- 固定恒流输出14mA
- PWM辉度控制电路，256级辉度可调
- 单线单通道串行级联接口：由DIN脚输入数据，D0转发级联的数据
- 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生并通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
- 内置上电复位电路，上电复位后所有寄存器初始化为零
- 数据传输速率800KHz
- 封装形式：SOP8、SOT23-8
应用领域
- 护栏管
- 点光源等LED装饰类产品
