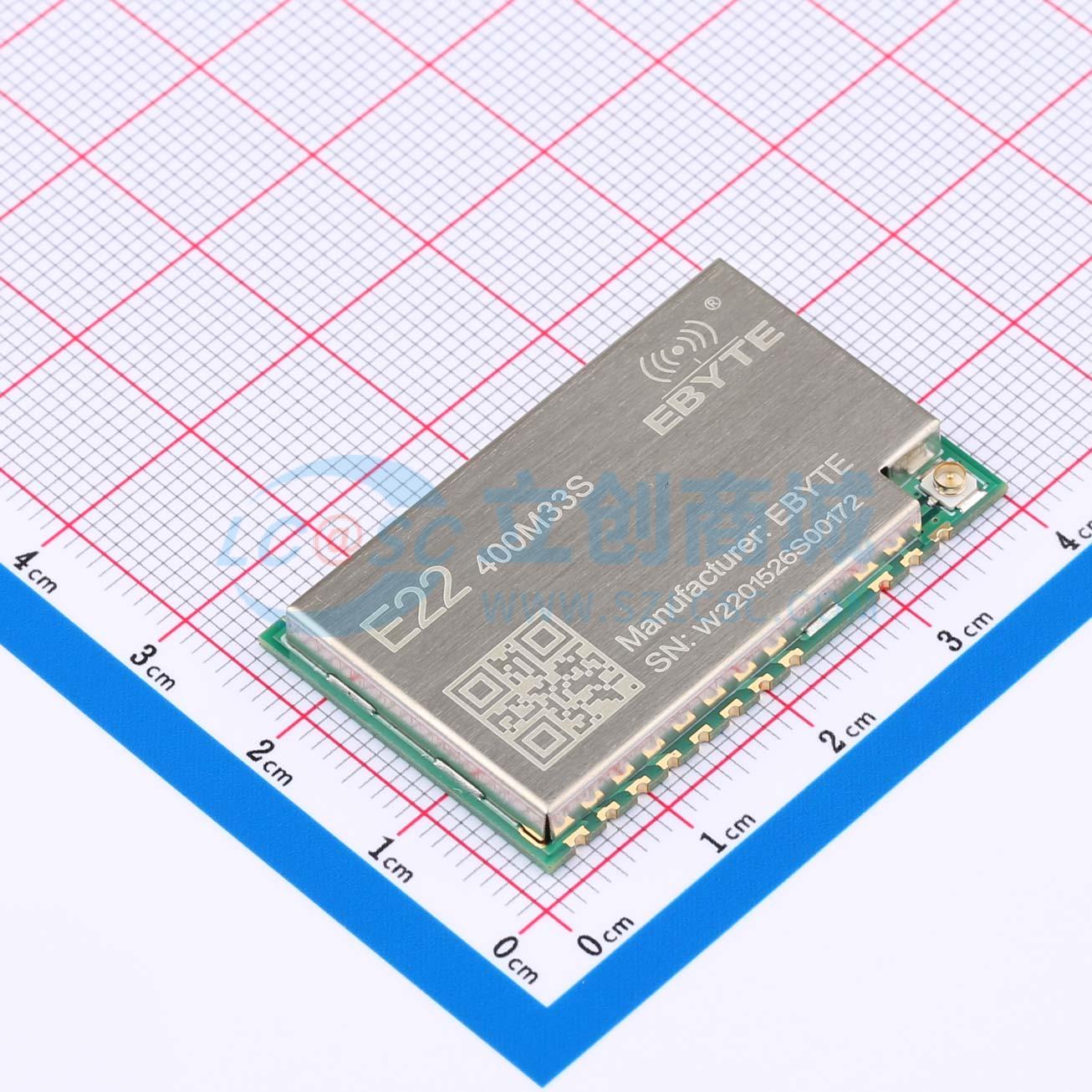

E22-400M33S

LoRa扩频无线模块升级SX1268/1262芯片串口收发433M/470M

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于新一代 LoRaTM RF 芯片 SX1268 自主研发，最大功率 2W，适用于 433/470MHz 的 SMD LoRaTM 无线模块，采用工业级高精度 32MHz 晶体振荡器。使用原装进口 SX1268 为核心，在其基础上内置功率放大器（PA）和低噪声放大器（LNA），使最大发射功率达 2W，进一步提高接收灵敏度，与无功率放大器和低噪声放大器的产品相比，整体通信稳定性大大提高。与上一代 LoRaTM 收发器相比，抗干扰性能和通信距离有所提升，进一步拉大与 FSK 和 GFSK 调制方式产品的差距。产品可覆盖 410 至 493MHz 的超宽适用频率范围，向下兼容 SX1278 和 SX1276
品牌名称: EBYTE(亿佰特)
商品型号: E22-400M33S
商品编号: C5352927
商品封装: SMD,38.5x24mm
包装方式: 编带
商品毛重: 5.46克(g)

商品参数

商品概述

E22-400M33S是最大功率为2W并适用于433/470MHz贴片式LoRa无线模块，使用工业级高精度32MHz晶振。采用原装进口的SX1268为模块核心，内置了功率放大器（PA）与低噪声放大器（LNA），最大发射功率达到2W的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。与上一代LoRa收发器相比，抗干扰性能与通信距离得到了提升，进一步拉开了与FSK、GFSK调制方式的产品的差距。该产品可覆盖410~493MHz超宽适用频率范围并向下兼容SX1278、SX1276。由于该模块是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。

商品特性

与SX1278模块相比，SX1268模块具有功耗更低、速度更快、距离更远的显著优势
理想条件下，通信距离可达16km
内置PA+LNA，大幅度提升通信距离和通信稳定性
最大发射功率2W，软件多级可调
支持全球免许可ISM 433/470MHz频段
支持多种调制模式，LoRa/FSK/GFSK/MSK/GMSK/OOK
LoRa模式下支持0.018k~62.5kbps的数据传输速率
FSK模式下支持最高300kpbs的数据传输速率
向下兼容SX1278/SX1276系列射频收发器
FIFO容量大，支持256Byte数据缓存
为支持密集网络推出的全新SF5扩频因子
支持3.3~5.5V供电，大于5V供电均可保证最佳性能
工业级标准设计，支持-40~+85°C下长时间使用
双天线可选（IPEX/邮票孔），便于用户二次开发，利于集成

应用领域

家庭安防报警及远程无钥匙进入
智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
高级抄表架构(AMI)
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(400个/圆盘，最小起订量 1 个)

个

起订量：1 个400个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	LoRa模块
	工作频段	470MHz；433MHz
	发射功率	33.5dBm
	接口类型	SPI
	调制方式	LoRa；OOK；MSK；GFSK；FSK；GMSK
	工作电压	3.3V~5.5V

	属性	参数值
	天线形式	邮票孔天线；IPEX接口
	接收电流	14mA
	发送电流	650mA
	接收灵敏度	-126dBm
	通讯距离	16km
