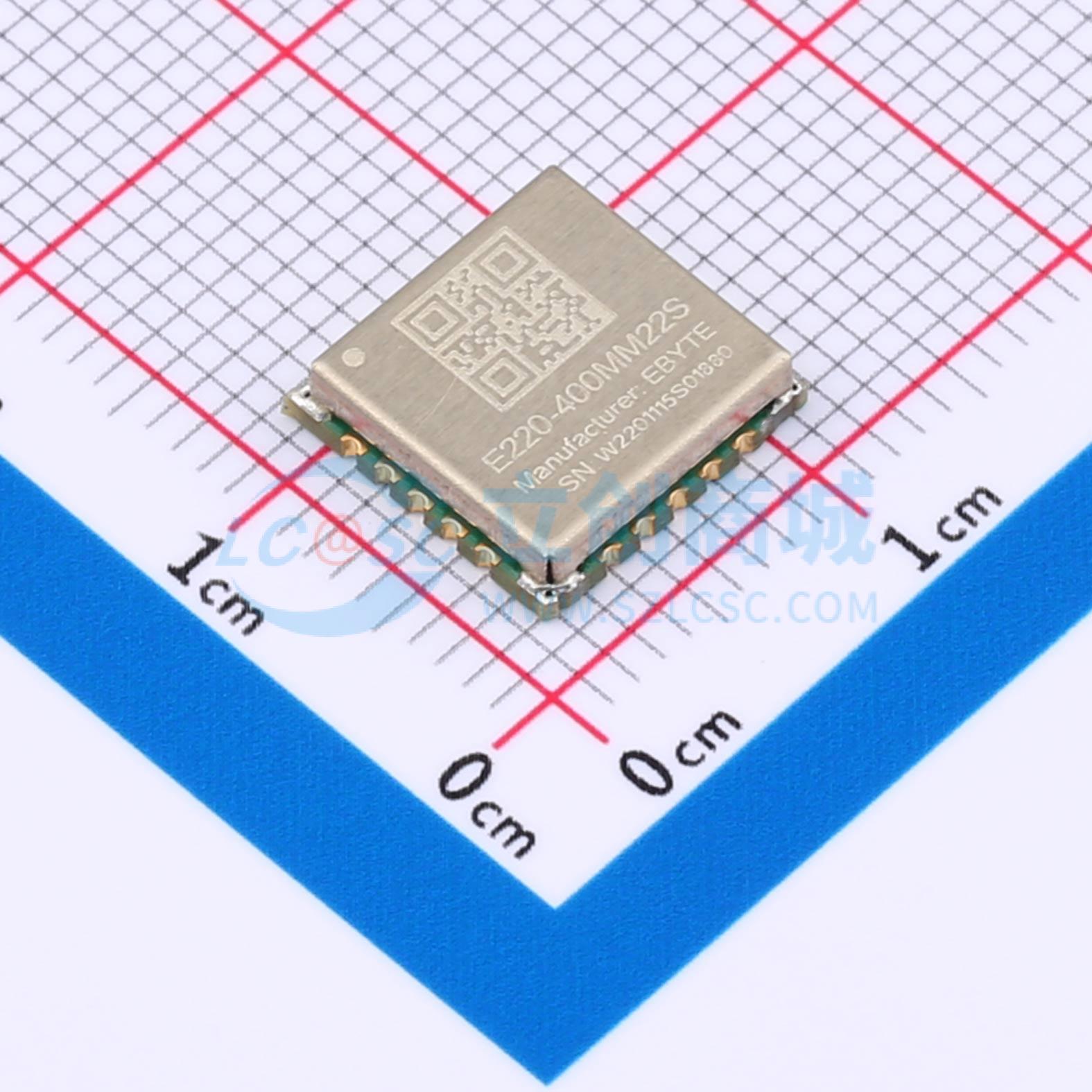

温馨提醒：图片仅供参考，商品以实物为准
E220-400MM22S
LoRa扩频无线模块进口LLCC68+PA+LNA低功耗433M小体积
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款超小体积的产品，基于新一代LoRa RF芯片LLCC68独立开发，适用于433MHz、470MHz SMD LoRa无线模块，采用工业级32MHz晶体振荡器。采用进口LLCC68作为模块核心，与上一代LoRa收发器相比，抗干扰性能和通信距离进一步提升。采用新LoRa调制技术，抗干扰性能和通信距离远超当前FSK和GFSK调制产品。可覆盖410~493MHz的超宽适用频率范围。该模块是纯RF收发模块，需要使用MCU驱动或专用SPI调试工具。主要面向智能家居、无线抄表、科研和医疗以及中长距离无线通信设备。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E220-400MM22S
- 商品编号
- C5352932
- 商品封装
- SMD,10x10mm
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 470MHz；433MHz | |
| 发射功率 | 22dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa | |
| 工作电压 | 1.8V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线 | |
| 接收电流 | 10mA | |
| 发送电流 | 100mA | |
| 接收灵敏度 | -129dBm | |
| 通讯距离 | 5.5km |
商品概述
E220-400MM22S 是基于全新一代LoRa射频芯片LLCC68 为核心自主研发的超小体积并适用于433MHz、470MHz 贴片式LoRa无线模块，使用工业级32MHz 晶振。 由于采用原装进口的LLCC68 为模块核心，与上一代LoRa收发器相比，抗干扰性能与通信距离得到了进一步提升。采用全新的LoRa调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK 调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。该产品可覆盖410~493MHz 超宽适用频率范围。 由于该模块是纯射频收发模块需要使用MCU 驱动或使用专用的SPI 调试工具。
商品特性
- 实测距离可达5500m
- 最大发射功率160mW，软件多级可调
- 支持全球免许可ISM 433/470MHz 频段
- LoRa模式下支持1.76kbps~62.5kbps 的数据传输速率
- FSK 模式下支持最高300kbps 的数据传输速率
- FIFO 容量大，支持256Byte 数据缓存
- 支持扩频因子SF5、SF6、SF7、SF8、SF9、SF10、SF11
- 支持1.8V~3.7V 供电，大于3.3V 供电均可保证最佳性能
- 工业级标准设计，支持-40°C~85°C 长时间使用
- 超小10*10mm 封装，便于用户二次开发，利于集成
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
